快速接头安全安装指南

手把手教会你如何安全、高效地安装快速接头

流体可以被压缩的特性，被人们所广泛使用，在现代生活中随处可见；但如果安装不当，就会有潜在危险性。

S.T.A.M.P.E.D.代表尺寸（Size）、温度（Temperature）、应用（Application）、介质（Media）、压力（Pressure）、末端（Ends）和缔柯圣（Dixon^®）。使用S.T.A.M.P.E.D.可以帮助我们找到正确的快接产品，下面就一起来看看吧。

Q1  尺寸

 接头的选择应满足系统的流量和压力要求。过大的压降将导致流量受限、执行速度减慢、流体速度升高、发热，最终导致流体、密封件和部件的损坏。

1、需要多大尺寸的接头？

2、该应用允许的最大压降是多少？

3、是否有因 "狭小空间 "安装而导致的尺寸限制？

Q2  温度

介质和环境温度必须限制在所选密封材料的特定工作参数范围内。过冷会降低密封能力，而过热会导致阀体和阀密封件过早损坏。

1、介质、流体温度是多少？

2、环境温度是多少？

3、连接处附近是否有 "闪爆 "热源或火源？

Q3  应用

需要认真检查快速接头的兼容性。在一些情况下，不兼容的接头和插头可能会连接在一起。这是非常危险的，这些接头绝对不能加压。请确保匹配同类系列的接头和插头。

1、是否需要工业互换接头？

2、接头的功能要求是什么？

3、在此应用中其他接头是否出现过问题？

Q4  介质

快速接头有多种主体材料和密封圈可供选择。暴露在恶劣和腐蚀性的工作环境中可能会缩短使用寿命。一些快速接头在断开时会释放流体，这可能会引起安全隐患。

1、哪种密封圈和本体材料与系统流体兼容？

2、是否存在空气混入、系统污染或流体流失的问题？

3、流体对操作者是否造成危险？

Q5  压力

在选择过程中，接头的工作压力必须等于或大于最大系统压力。流体动力系统中的脉冲压力高于额定压力将缩短接头的使用寿命。

1、压力是 "静压 "还是 "动压"？

2、应用所需的最大工作压力是多少？

3、系统中是否存在压力峰值？

Q6  端头

有多种尾端结构可供选择，每种结构都有特定的工作参数。例如，使用倒钩管尾或带环管尾的接头的工作压力可能会大大降低。如有疑问，请在受控条件下进行测试，以确定是否适合应用。

1、所需的端接结构和尺寸（外螺纹、内螺纹或软管倒钩）

2、所选端接结构是否支持应用参数和系统压力？

3、理想的阀门结构是什么？(单截止阀、双截止阀或无阀）

Q7 Dixon

介质和环境温度必须限制在所选密封材料的特定工作参数范围内。过冷会降低密封能力，而过热会导致阀体和阀密封件过早损坏。

1、介质、流体温度是多少？

2、环境温度是多少？

3、连接处附近是否有 "闪爆 "热源或火源？

安装安全快速接头十要

1.在连接接头之前，一定要将接头腔体和表面擦拭干净

2.在安装前连接接头以确保其正常工作

3.在连接接头之前，一定要检查接头本体的密封性

4.连接接头前应关闭电源

5. 务必在气动管路和或压缩机上安装安全止回阀

6.在大型空气管路（1/2 英寸及以上）上一定要使用安全绳

7.在液压和气动工具上使用钢丝网缠绕保护的软管

8.不使用接头时要使用防尘盖或防尘塞

9. 如果锁紧套无法使用，检查安全锁

10. 连接或断开接头时要戴防护眼镜

安装安全快速接头十不要

1. 切勿撞击接头阀门以释放残留压力

2. 切勿将接头留在移动设备的路径上

3. 切勿在焊机、闪热源或火源附近使用接头

4. 在安装过程中，切勿使用API改性密封剂或过度使用PTFE胶带

5. 如果必须在黑色金属管上安装快速接头，请务必小心

6. 切勿用锤子或钝器敲击接头套管

7. 切勿过度拧紧接头连接件

8. 切勿在压力下旋转快速接头

9. 切勿对快速接头过度加压

10. 切勿使用带有快速接头的软管来抬升工具

接头应安装在便于操作和使用所有必要安装工具的位置。应注意考虑操作人员的安全，特别是在断开连接时，如果液体溢出可能导致液体燃烧或刺激皮肤和眼睛。

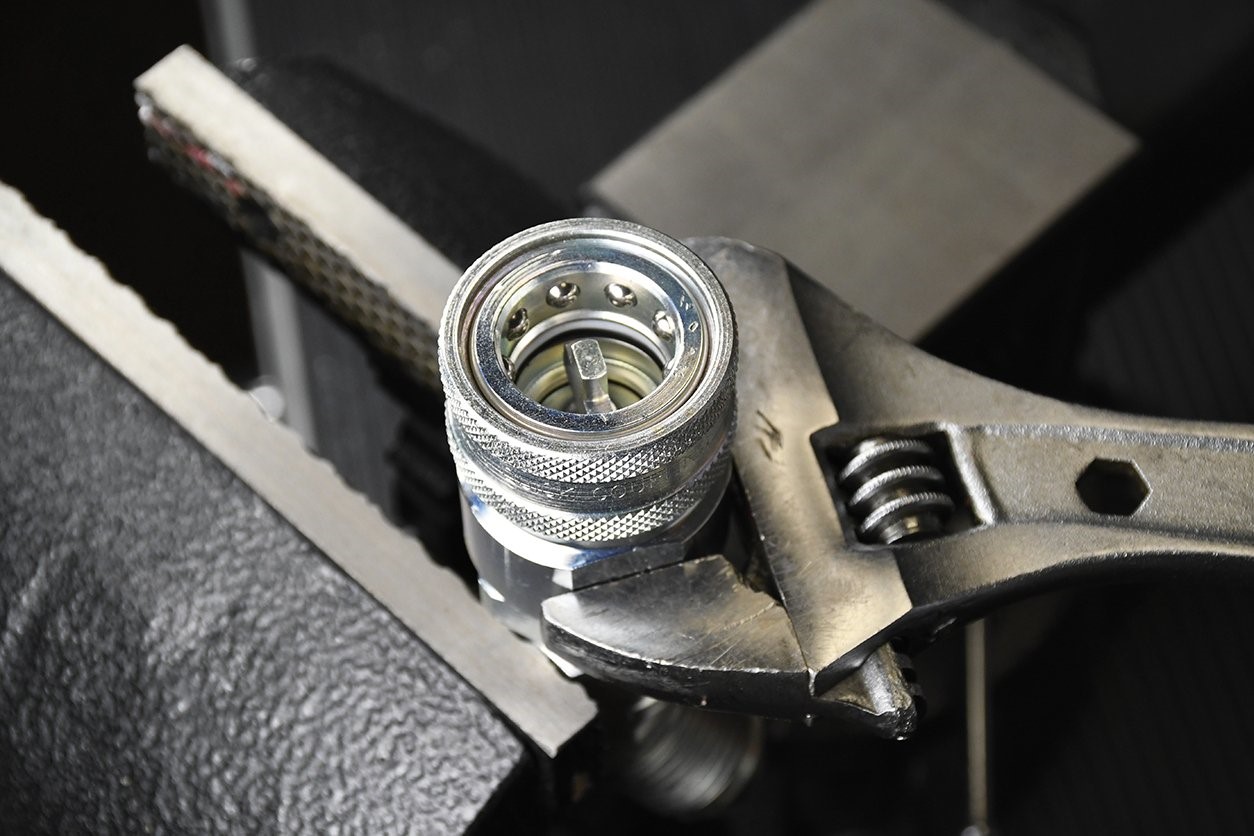

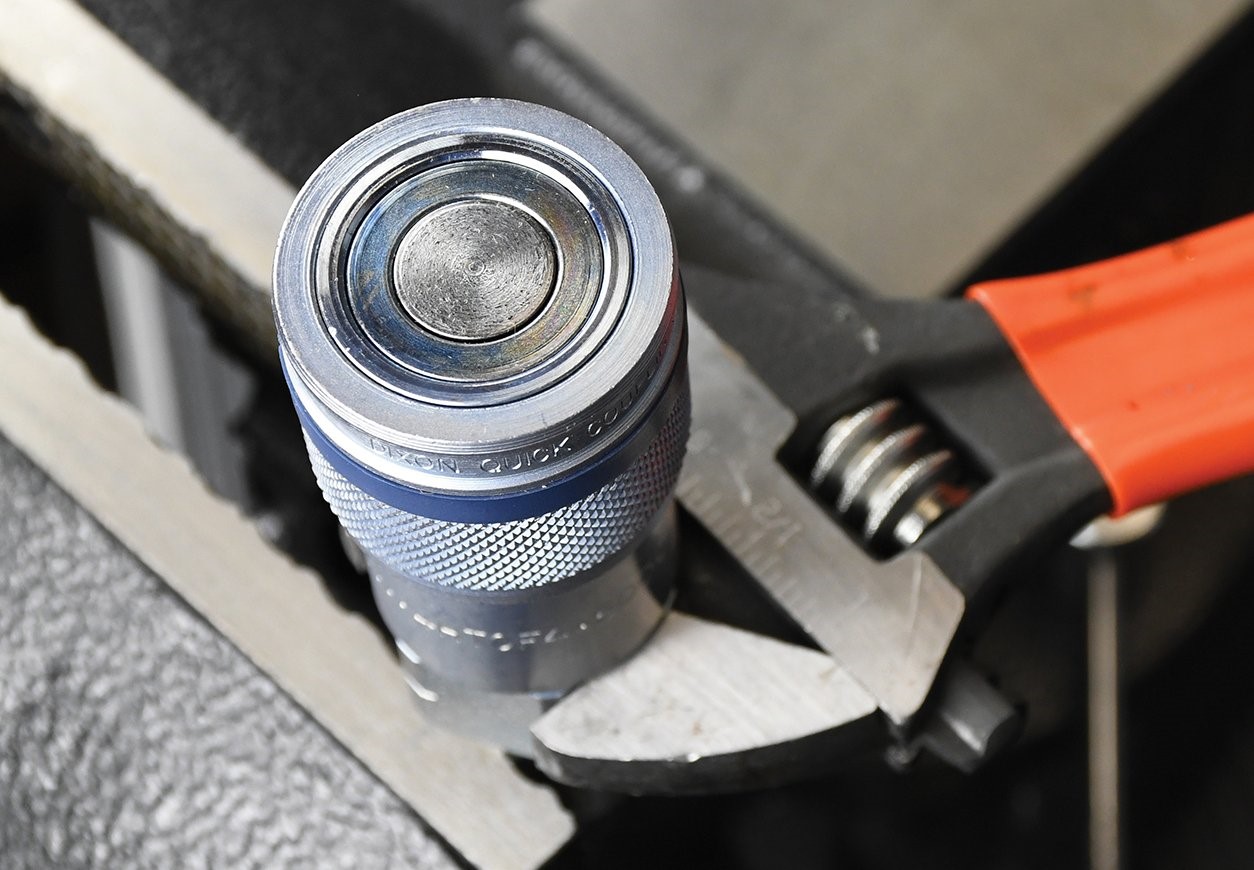

扳手只能使用在六角扳手或为装配目的提供的机加工扳手平面上，而不能使用在其他地方。切勿夹紧软管的套筒或插头的前端，否则会导致变形或损坏。

最后，在快速接头投入使用前，一定要在封闭且受保护的环境中将设备加压至工作压力的150%，以测试快速接头的安装。

安装O-ring Boss^® (ORB)

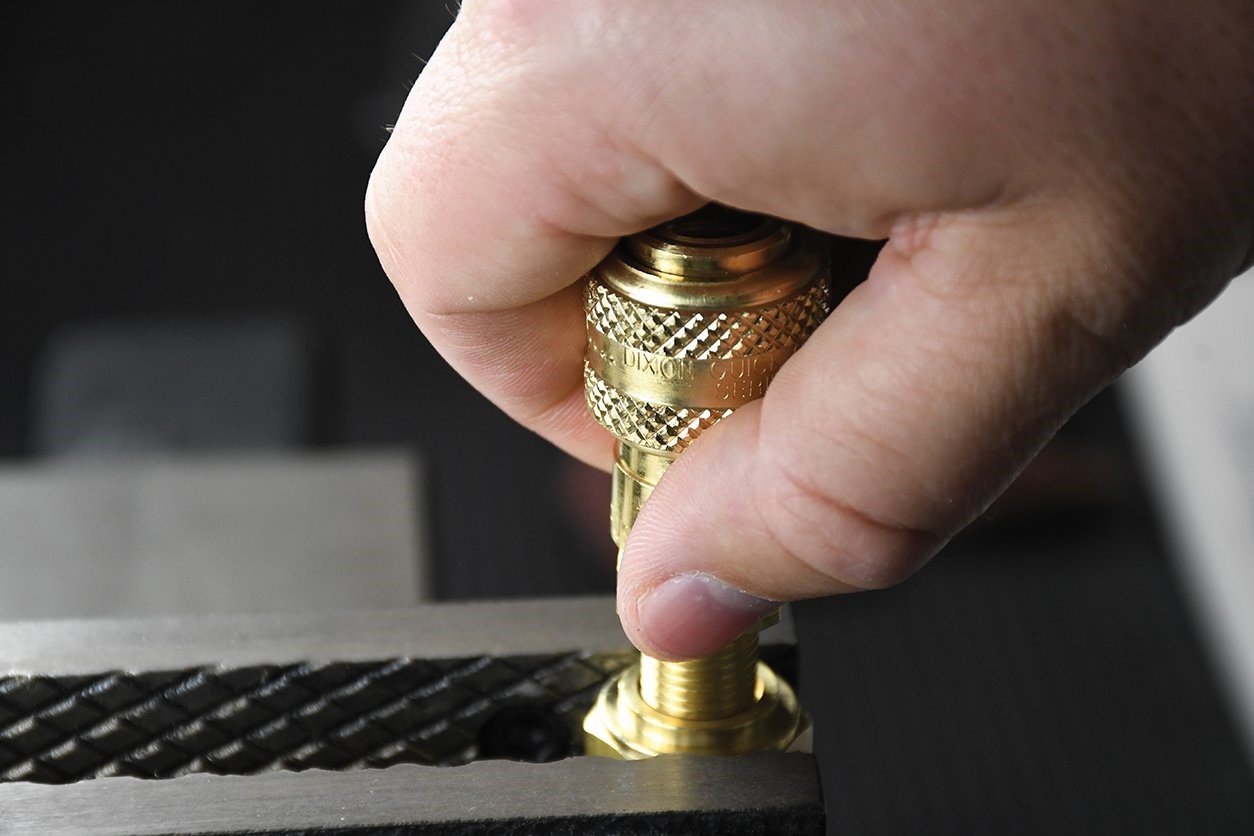

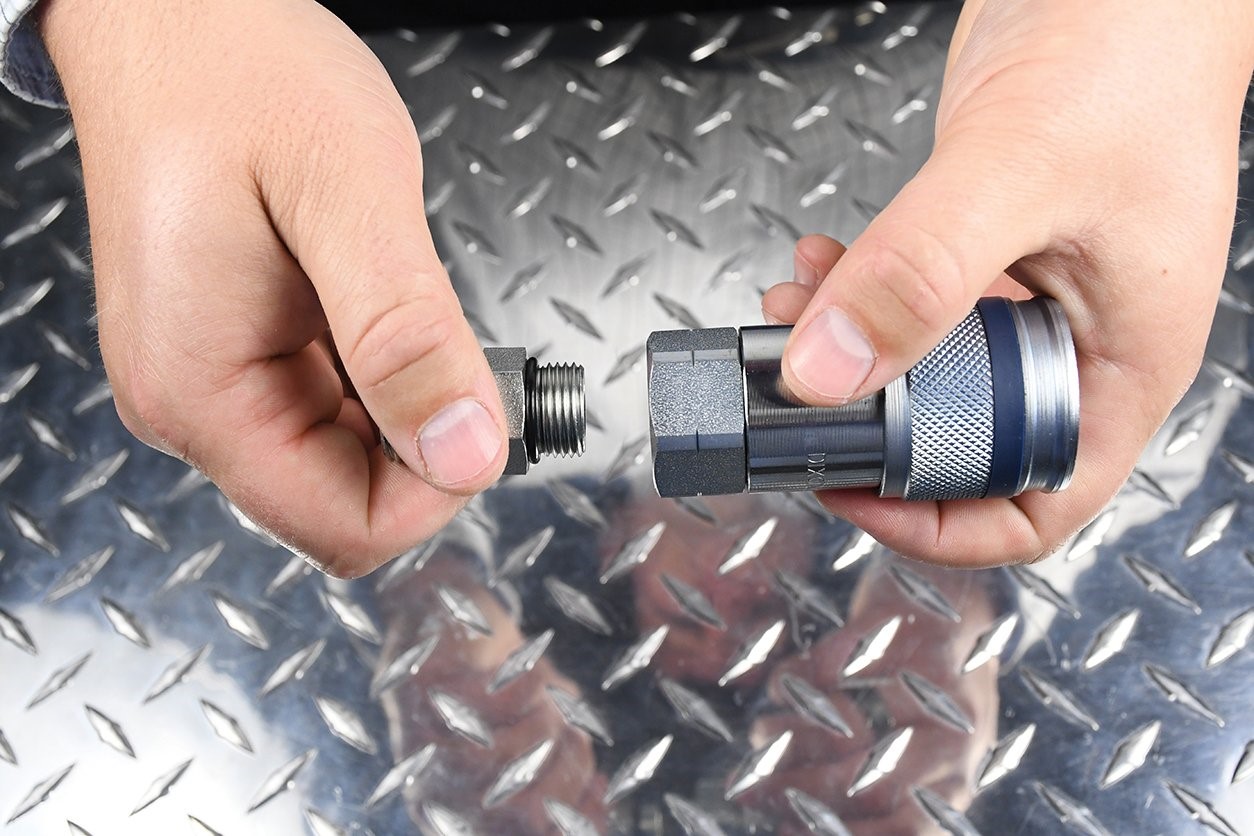

安装O-ring Boss® (ORB)螺纹时，在公头的O型圈上涂少许润滑油，然后将其拧入母头。用手拧紧，确保O形圈在安装过程中不被挤压。

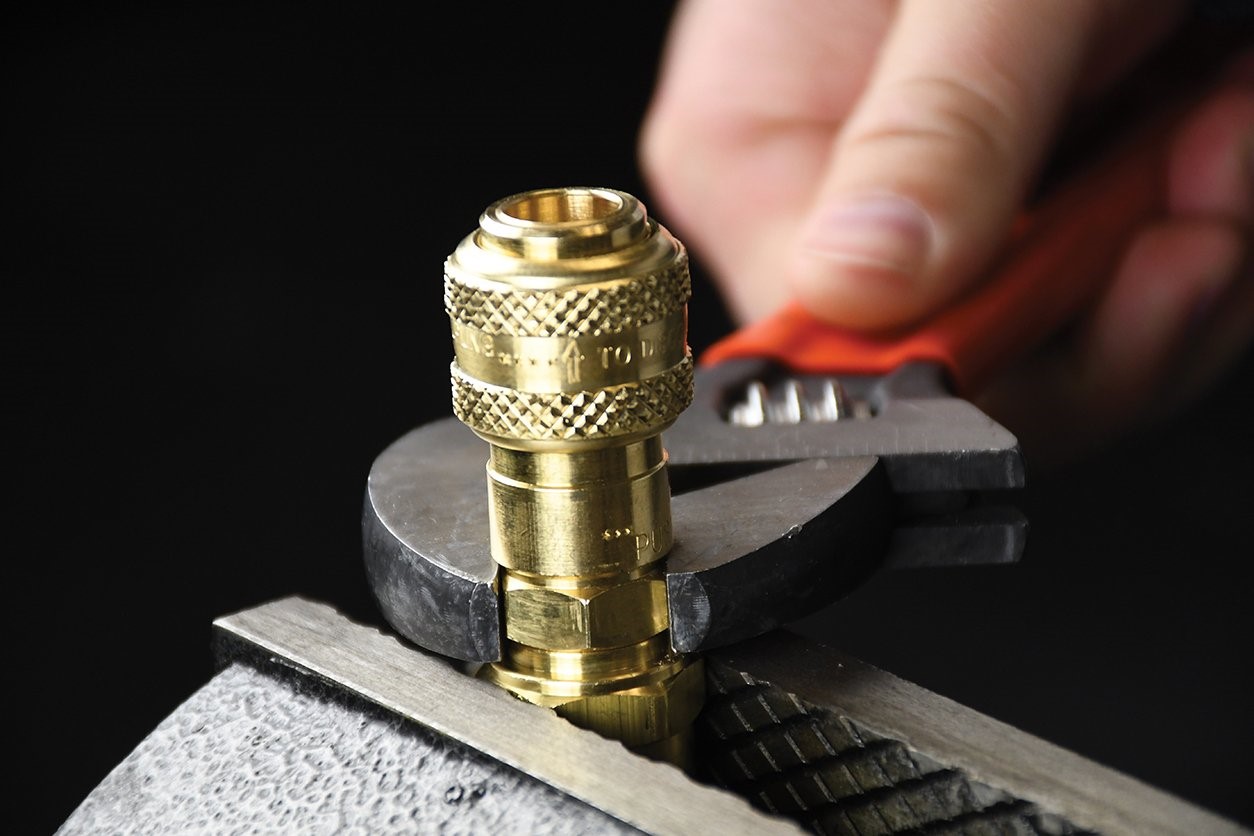

使用扳手将连接处拧紧至适当的扭矩规格，如上图所示。

扭矩规格

安装37° JIC连接件

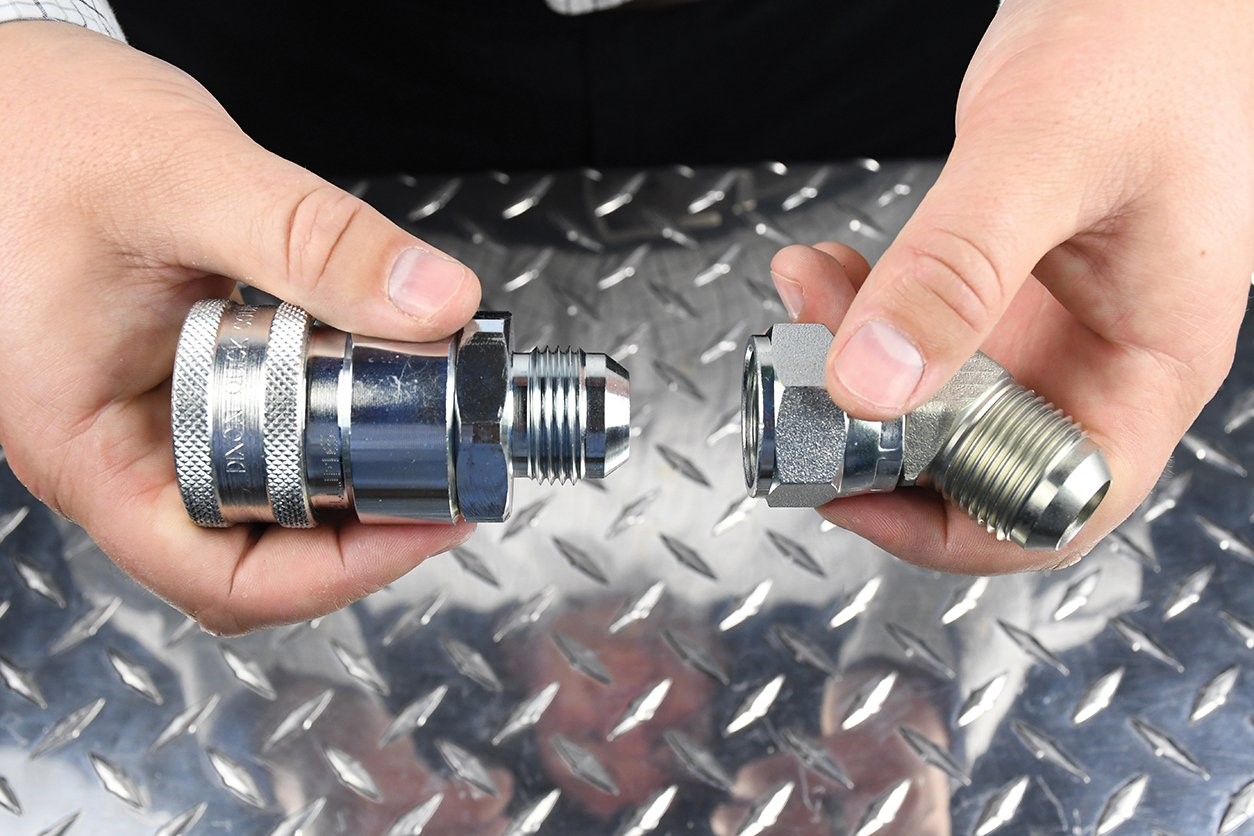

安装37° Flare (JIC)扩口连接的第一步是给转换接头上的扩口涂上少许润滑油，然后将其拧入接头。在安装过程中，用手拧紧并确保扩口正确就位。

最后，用扳手将连接拧紧到适当的扭矩规格。

扭矩规格

安装可重复使用的软管接头

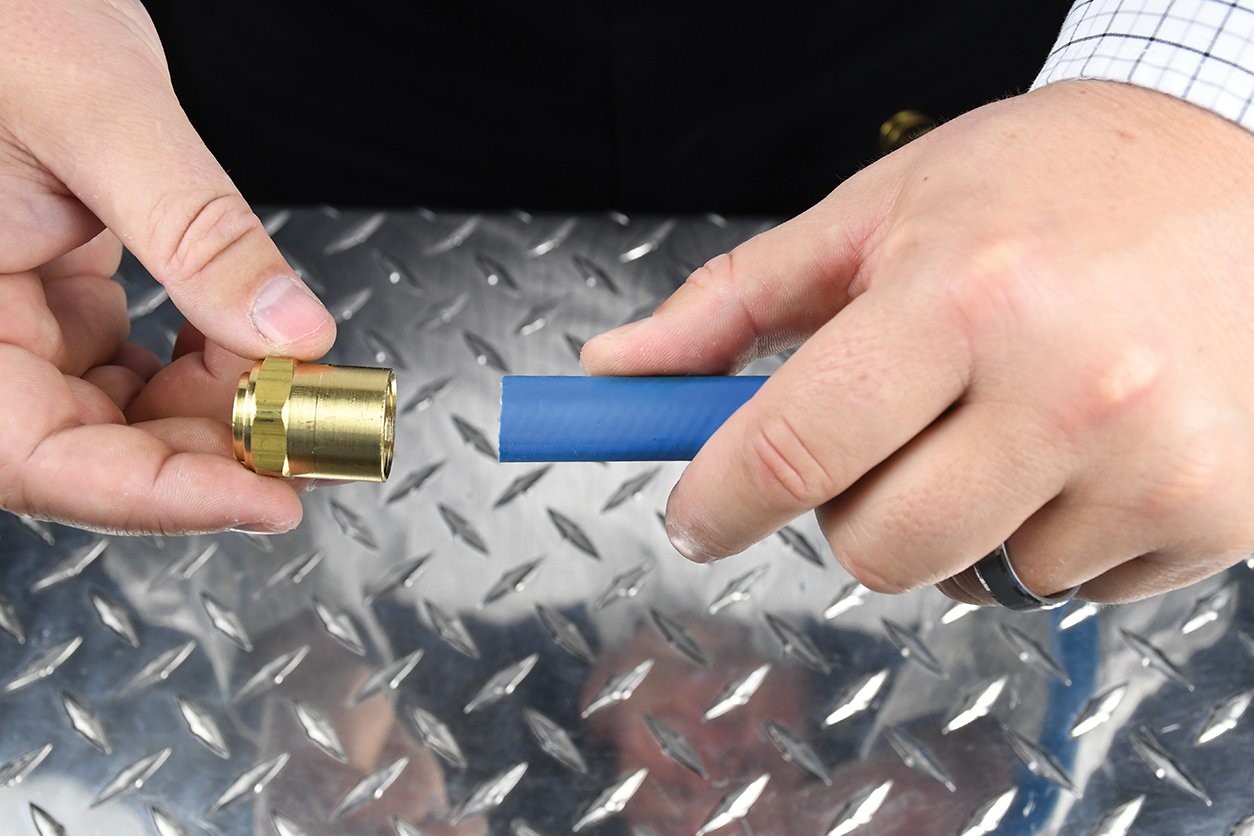

安装可重复使用的软管接头时，首先要将软管末端修剪得尽可能平整。

 将套筒滑入软管末端并逆时针旋转，安装套筒。

然后，在将可重复使用的倒钩插入卡套之前，在倒钩上少许涂抹润滑剂。

将可重复使用接头转入卡套内，直到接头与卡套对齐。

安装推入式软管连接

安装推入式软管连接时，首先要将软管端头修剪平整。然后润滑 Push-Loc 倒钩和软管。将Push-Loc倒钩插入软管，直到第一个倒钩在软管内为止。

 将接头端部靠在一平面物体上，并握住距端部一英寸处的软管。用稳定的力量推动，直到黄色塑料盖盖住软管端部。

安装N和P系列固定式倒钩管尾

以下图表应作为指导而非固定规则。在某些情况下，必须使用其它模具和压接尺寸。软管和接头在压接过程中的反应不同，这是因为尺寸相似的软管结构存在差异。一些变量包括纺织编织与金属丝编织、硬壁与软壁、是否存在内螺旋钢丝以及软管外层的差异。

软管的外径在不同的端部和不同的生产批次中往往会出现不同。我们建议您测量软管外径，并准确记录每种接头的应用。
