缔柯圣带您进入-工业阀门的种类、应用和类型（上）

Dixon工业阀门，可靠连接，“缔”造未来

上期缔小编带领大家深入了解了工业阀门的种类、应用和类型，今天我们将继续探索Dixon为工业应用提供的阀门产品和解决方案，开启一段精彩的阀门之旅。

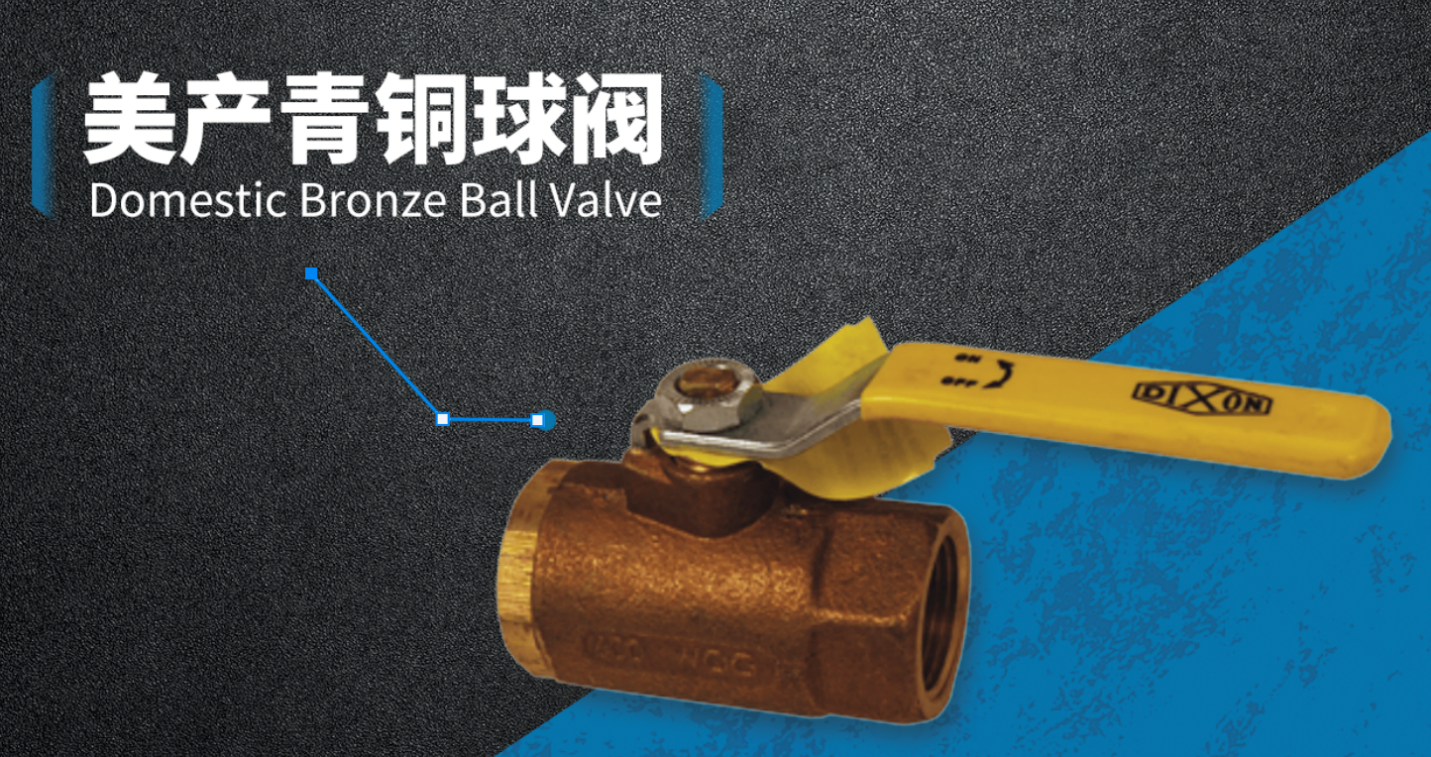

特点

·   防喷阀杆

·  全通径和标准通径球阀所有组件均可维修

技术规格

·  额定压力： 600 PSI冷工作压力 (CWP)；150 PSI饱和蒸汽

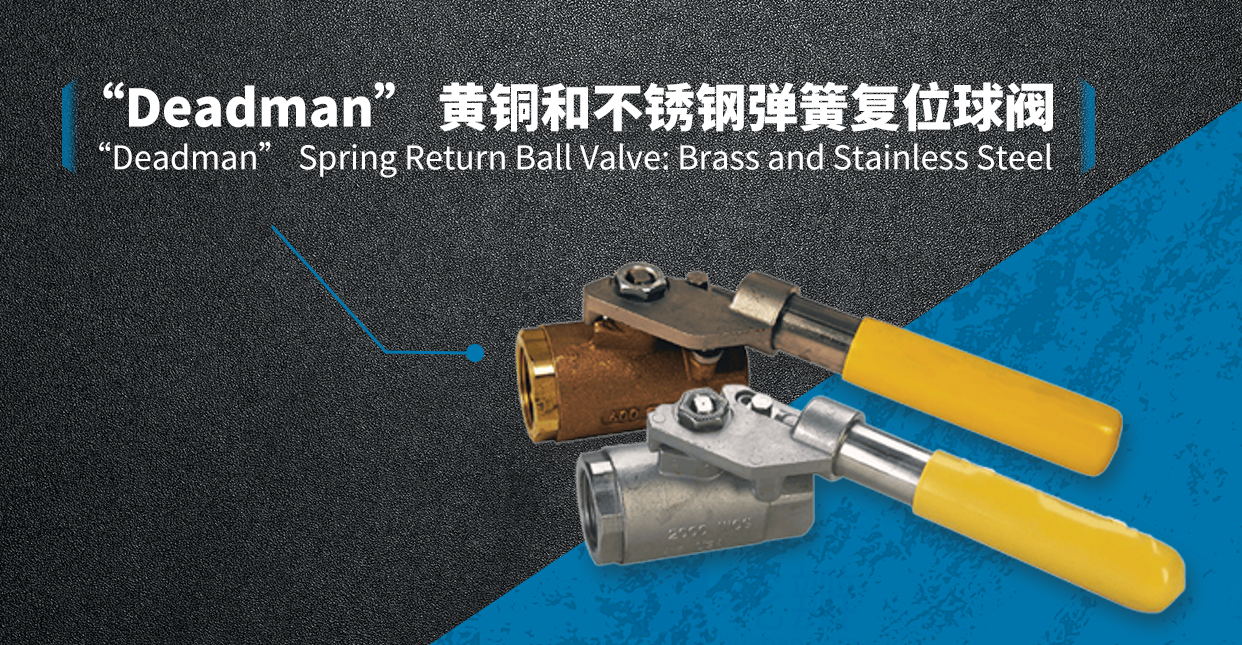

特点

·  防喷杆设计

·  可调节填料压盖

·  当阀门未保持打开状态时，弹簧复位关闭阀门

技术规格

·  操作扭矩约为标准阀门扭矩的三倍

·  黄铜额定压力：

-600 PSI冷加工压力（CWP）

-150 PSI饱和蒸汽

·  不锈钢额定压力：

-空气、水、油和气体 (WOG) 1/2 – 1英寸：2000 PSI

-WOG 1-1/4英寸 – 2英寸：1500 PSI

-饱和蒸汽，所有尺寸150 PSI

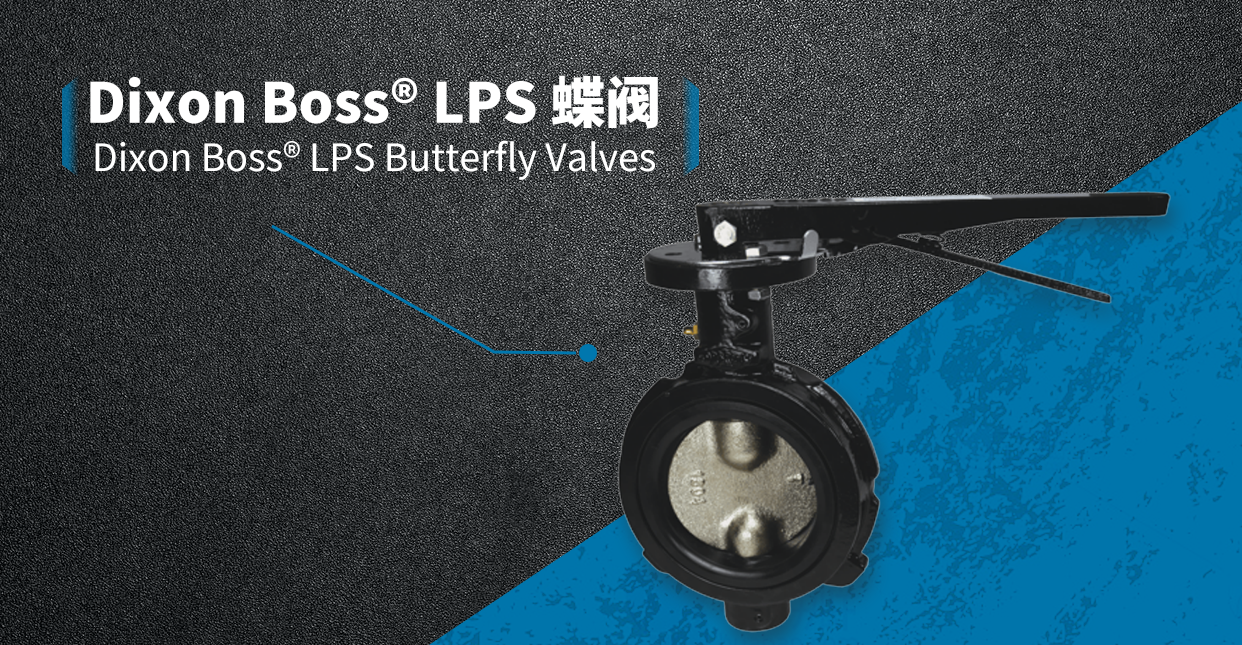

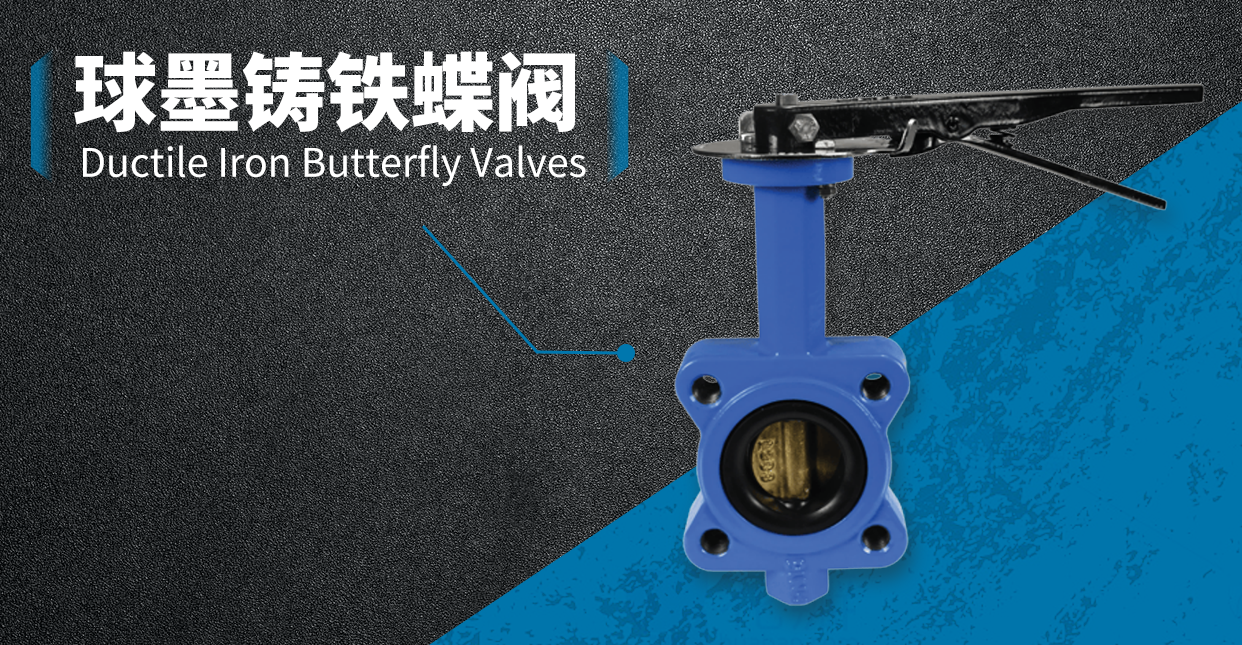

特点

·   阀体外缘定位槽设计使阀门居中定位，安装快速高效

·  执行器安装法兰螺栓孔的排列和孔的直径既符合常见的工业标准，也符合ISO国际标准。这种设计能够适应不同标准的执行器安装要求。为您提供灵活的选择空间

·  加强型阀杆提高了强度和耐用性，延长阀门使用寿命

·   阀体颈部设计了黄油嘴，方便润滑，保证阀门顺畅运行

·  10位节流手柄，实现精准的流量控制，满足不同工况下的调节需求

·  适用于额定压力为125 lb和150 lb的轻型法兰连接，以及蝶阀法兰连接

技术规格

·  最大工作压力：

-4英寸和5英寸: 200 PSI

-8英寸：175 PSI

·  温度范围：

-NBR阀座：零下28°C 至零上 93°C

-FKM 阀座：零下17°C 至零上93°C

功能

·  可锁定“打开”或“关闭”状态

·  用于两个150 lb法兰之间

·  阀门上的孔数取决于阀体尺寸

技术规格

·  额定压力：200 PSI，温度为21°C

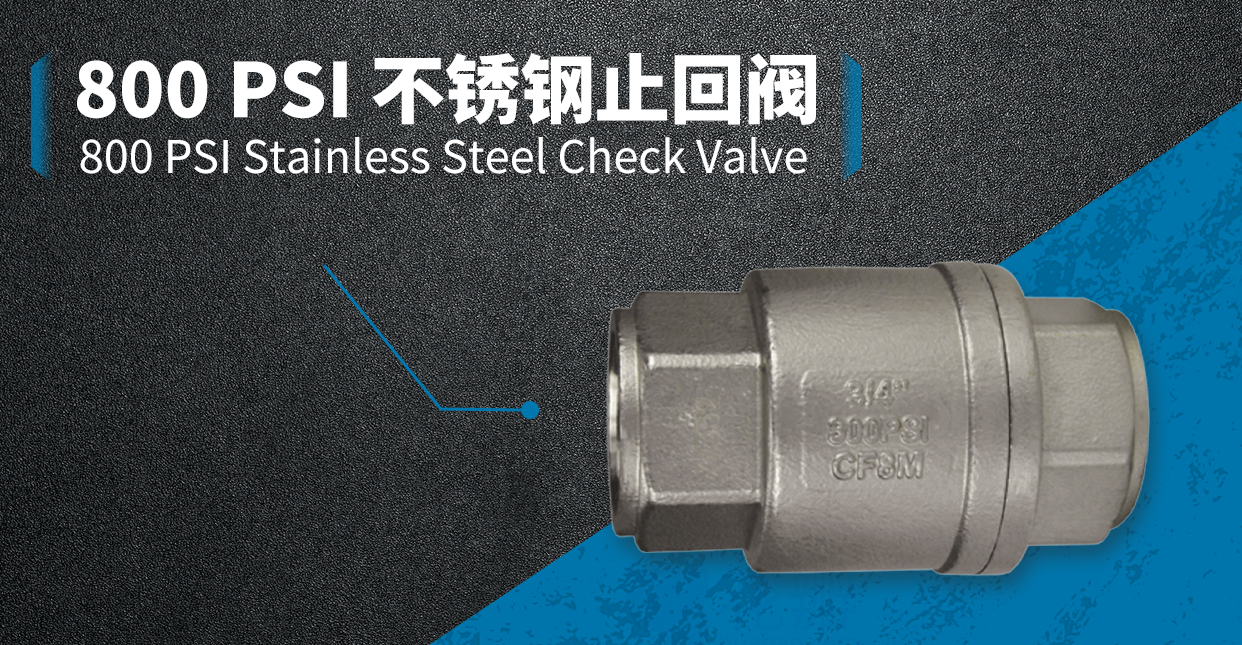

特点

·  软质 PTFE 阀座由弹簧加载，可快速就位

·  流体优化设计可最大限度地减少压力损失

·  耐腐蚀，非常适合与化学品一起使用

·  双导向阀杆和阀板

技术规格

·  温度范围： 零下12°C至零上232°C

·  压力额定值：800 PSI WOG；125 PSI饱和蒸汽

·  开启压力：0.5 PSI

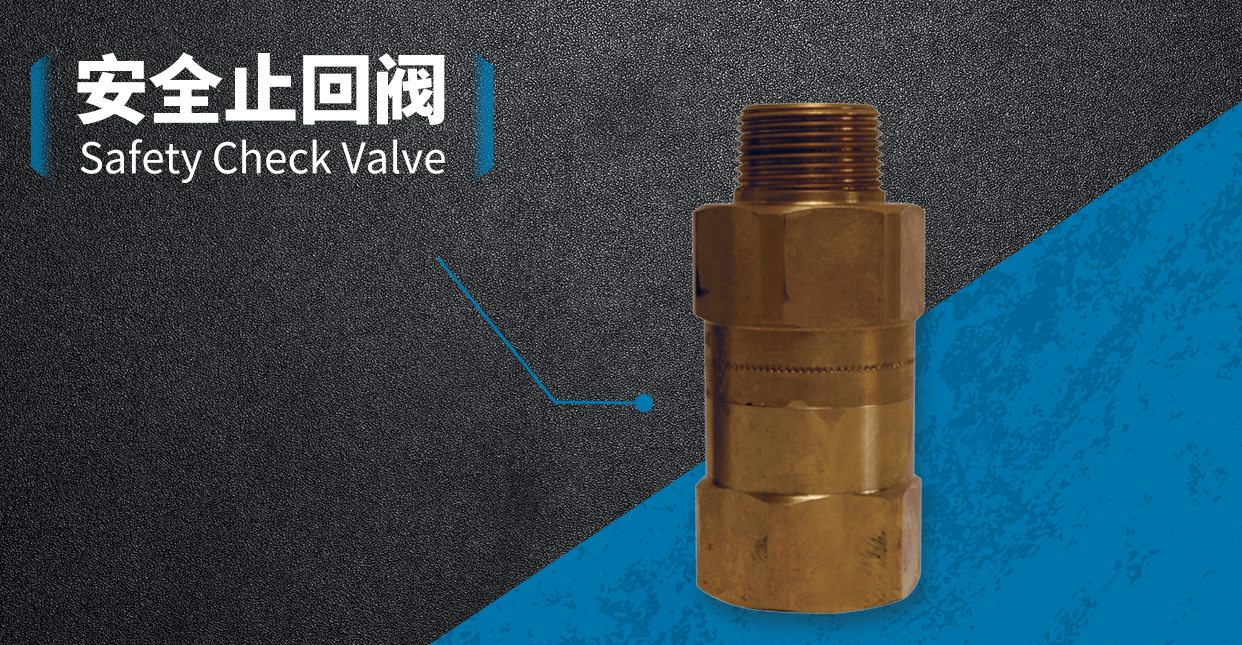

特点

·  流量大，性能佳

·  单向控制过量气流 (SCFM)

·  自动感知气流变化，并在气流激增超过阀门额定流量时关闭气流，从而防止软管脱出

技术规格

·  符合OSHA 1926.302 (B) (7)规定，要求在供气源头和支气管路上安装安全装置

·  最大工作压力：350 PSI

·  最高温度：121°C

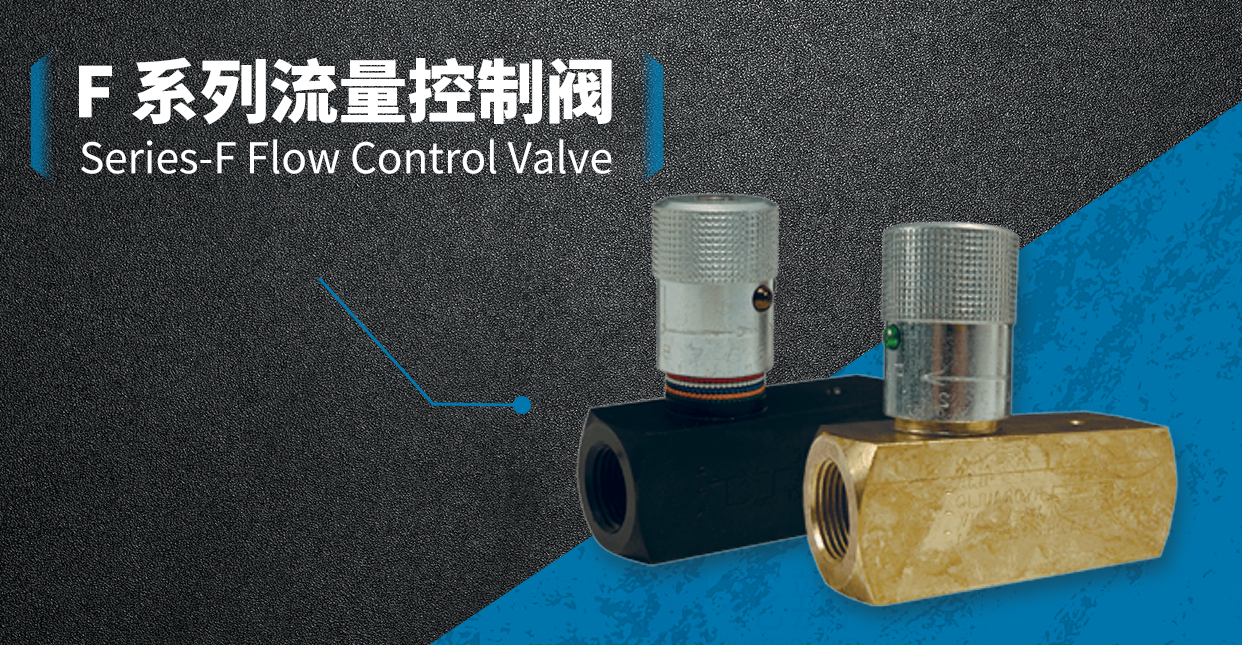

特点

·  前三圈调节旋钮可在低流量时进行微调，后三圈可提供全通和常规节流控制。当流量反向时，高强度阀瓣允许全流量回流

·  彩色编码的参考刻度简化了流量设置、复位、调节和返回原始流量的过程；一个简单的固定螺钉可将阀门锁定在任何所需的设置上

技术规格

·  钢制最大工作压力：

-1/8英寸 - 1/2英寸：21°C  时为5000 PSI

-3/4英寸 – 2英寸：21°C  时为3000 PSI

·   铜制最大工作压力：

-1/8英寸 - 3/4英寸：21°C 时为 2000 PSI

-1英寸：21°C 时为 500 PSI

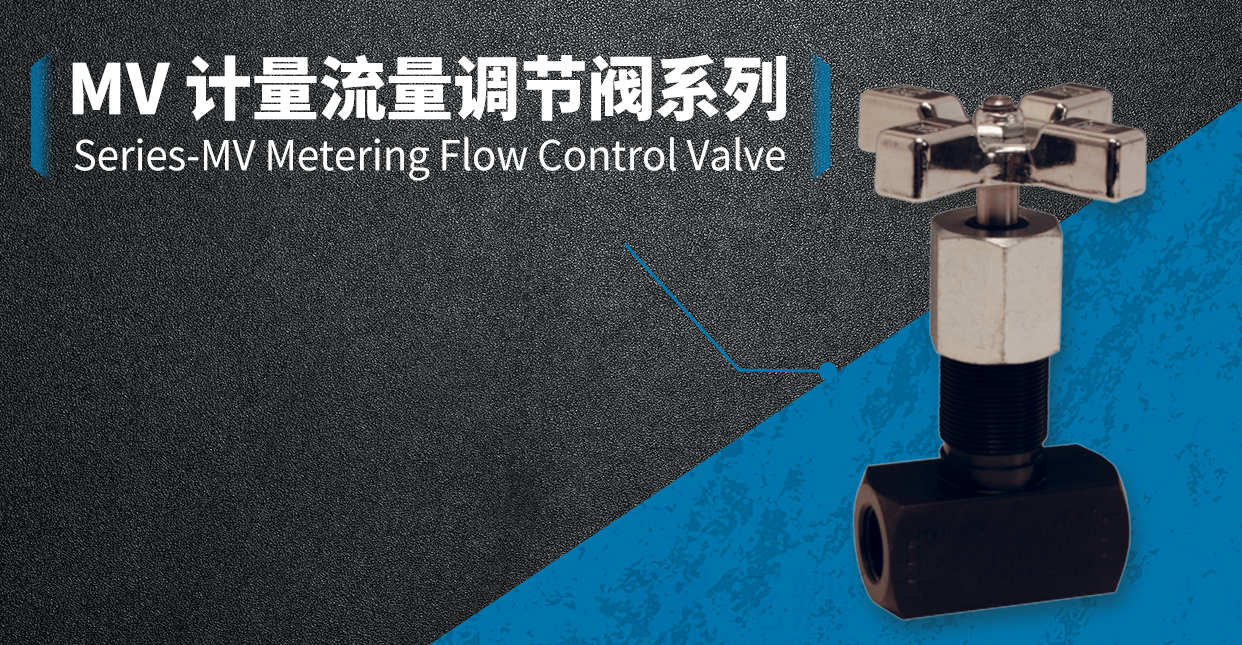

特点

·  通过颜色标识功能轻松进行微调和复位，通过颜色标识可显示所需的设定值

·   阀体部件由实心棒材精密加工而成

技术规格

·  最大工作压力：5000 PSI，温度为 21°C

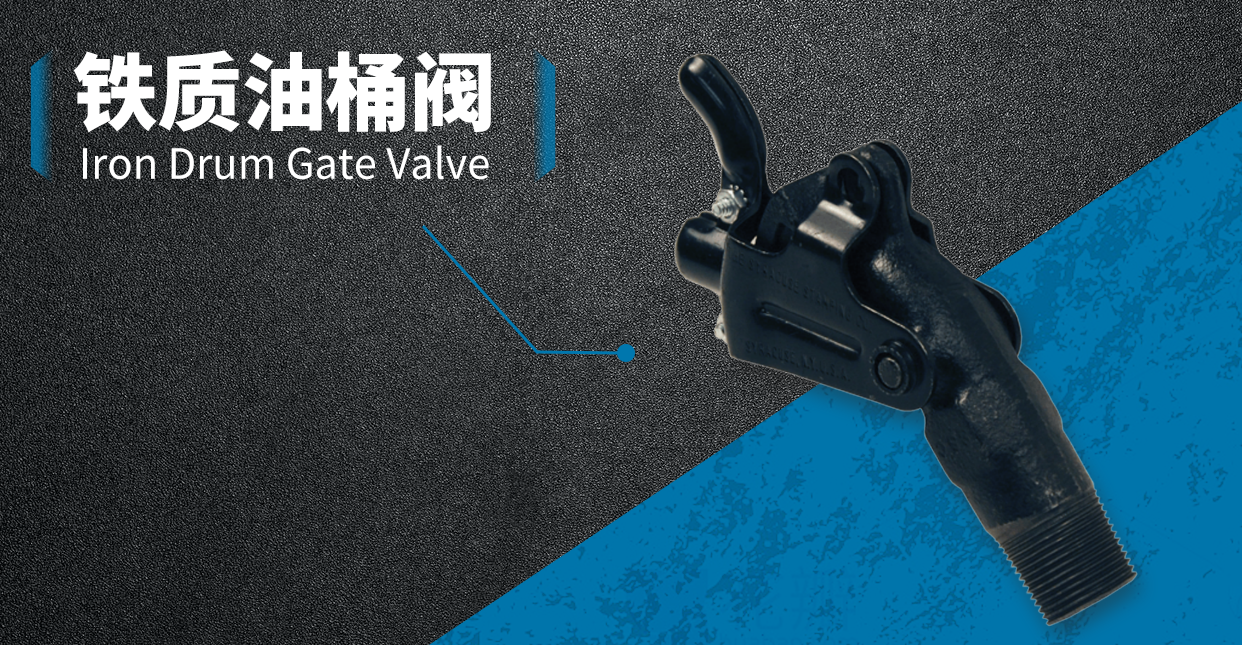

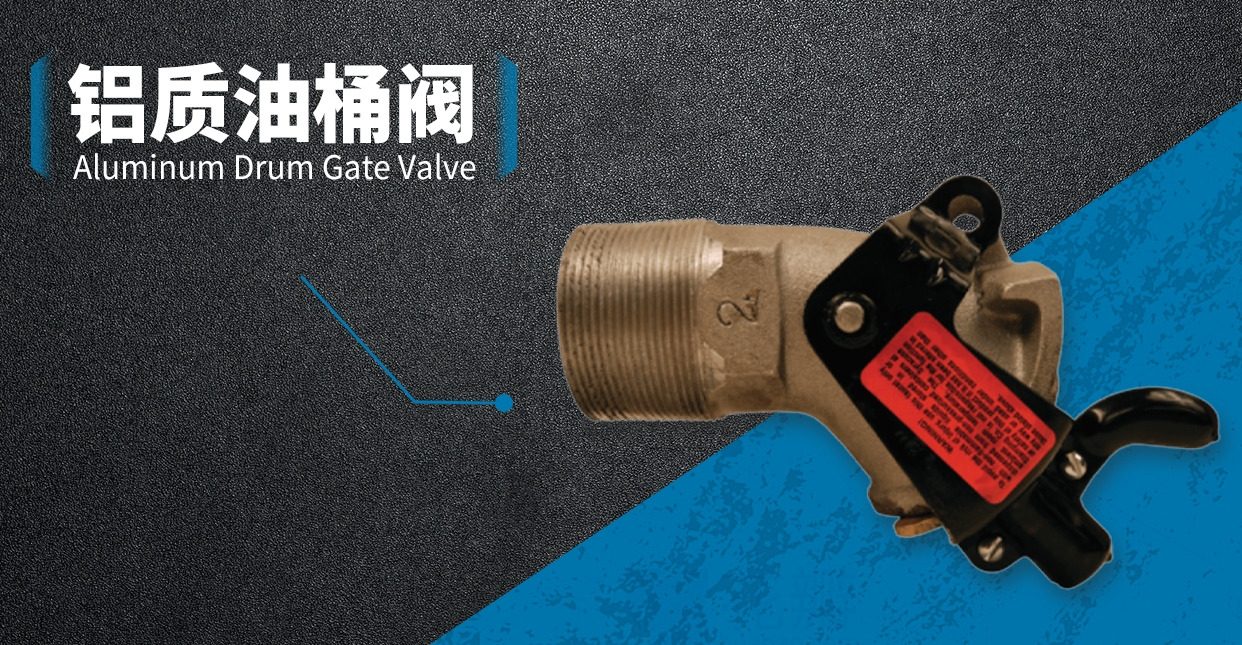

特点

·  手动操作

·  黄铜面板经机加工和研磨，专为椭圆形出水口设计，确保无飞溅，操作顺畅

·  可挂锁

特点

·  手动操作

·  黄铜面板经机加工和研磨，专为椭圆形出水口设计，确保无飞溅，操作顺畅

·  可挂锁

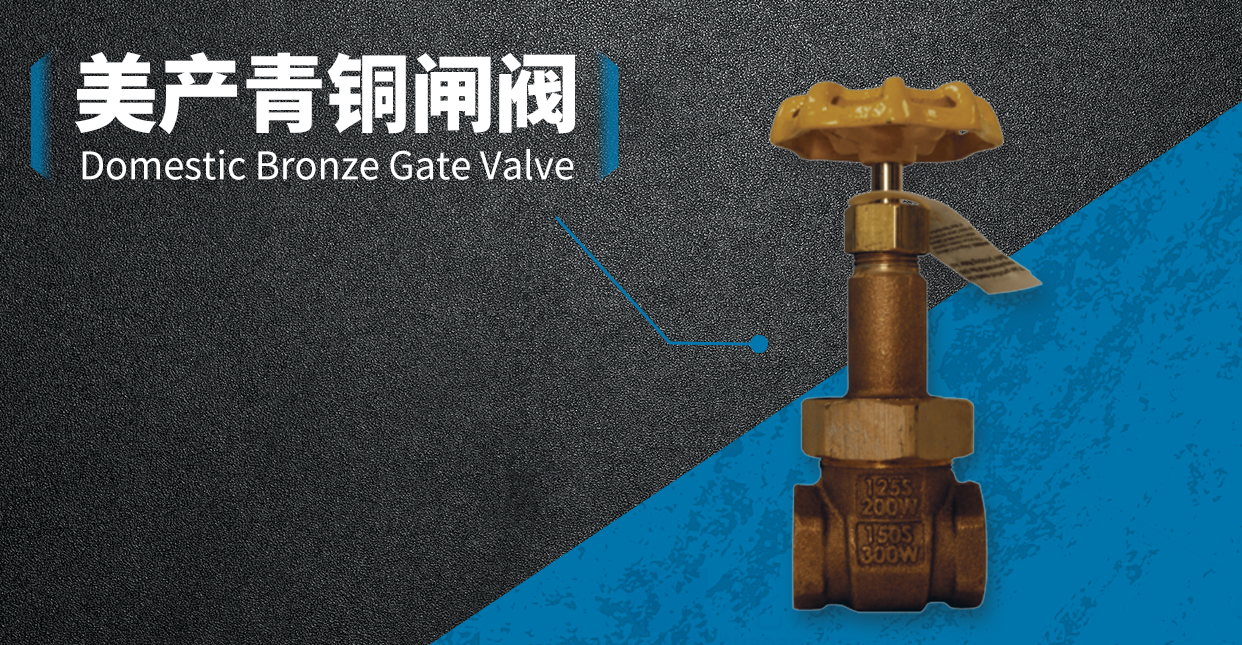

特点

·  压力等级150 LB

·  联合阀帽

·  符合ASME B1.20.1标准

·  Grafoil^® 填料

·  明杆

·  实心阀瓣

技术规格

·  温度范围：零下29°C 至零上 208°C

·  额定压力： 300 PSI CWP，150 PSI 蒸汽工作压力

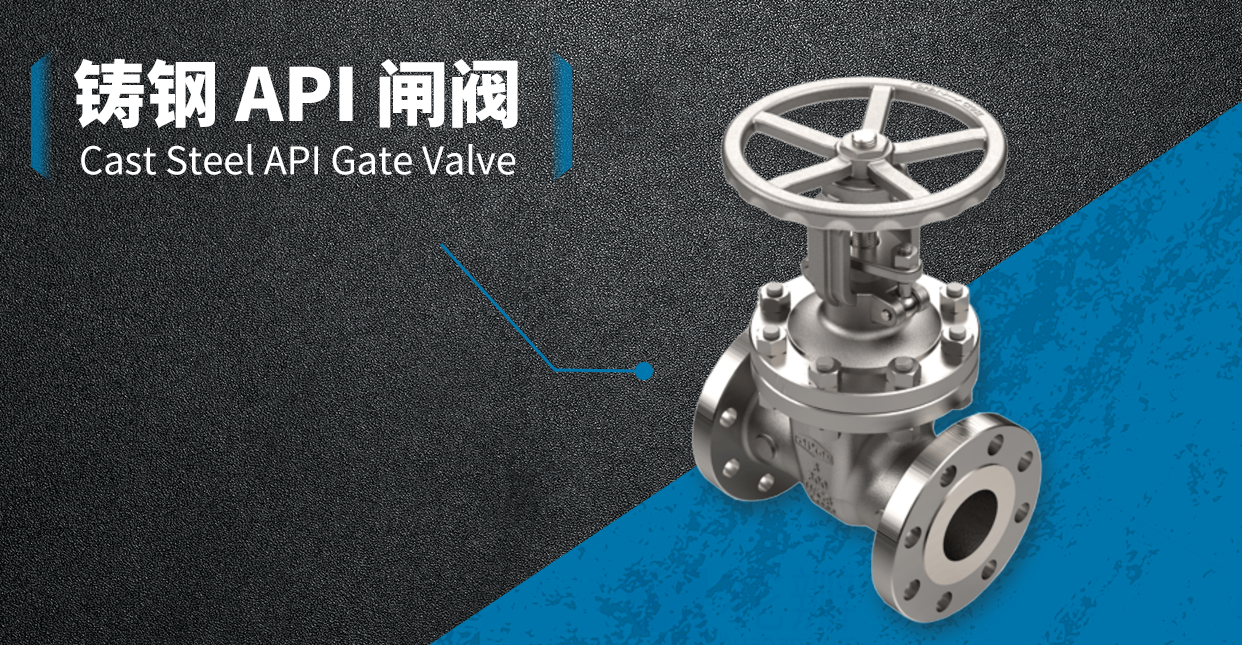

特点

·  螺栓连接式阀帽

·  压力等级：150LB、300LB 和 600LB

·  可提供 MTR

技术规格

·  端部配置：凸面 (RF) 或对焊 (BW) 规格 40 (300/600)

·  基本设计标准： API 600

·  符合ASME B16.5标准

·  对焊ASME B16.25标准

·  面对面焊接ASME B16.10标准

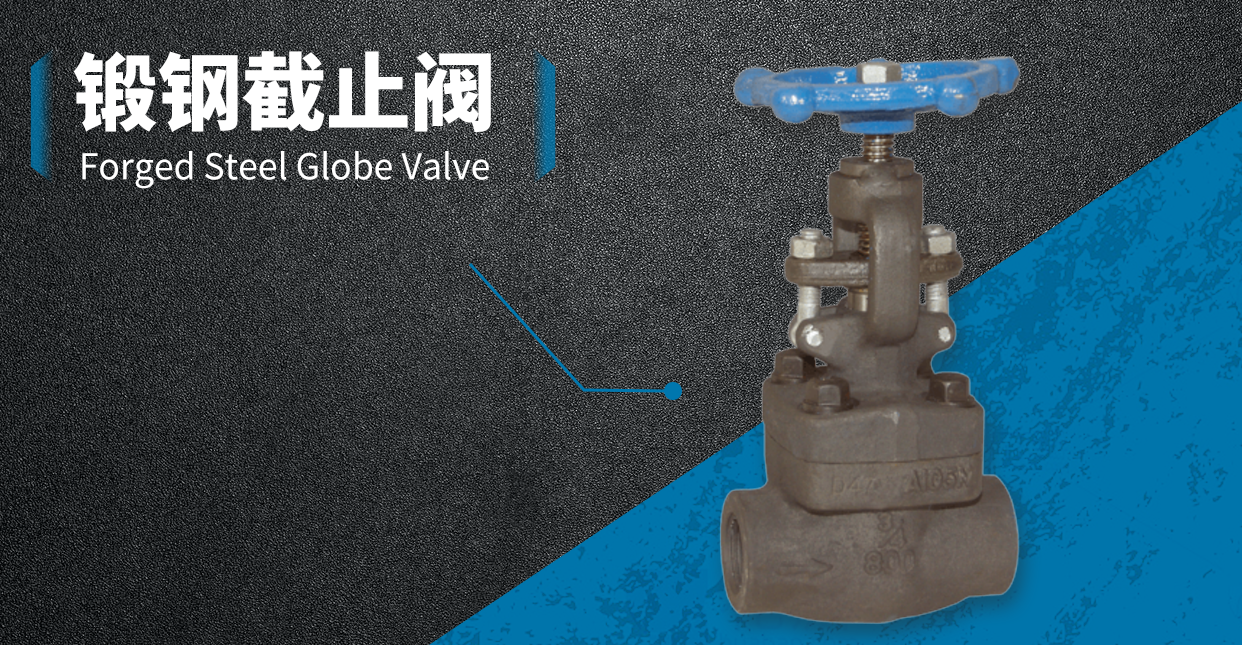

特点

·   ASTM A105标准、ANSI B120.1标准

·  螺栓连接式阀帽

技术规格

·  800 LB级

·  额定压力 1975 PSI

·   最高温度：427°C

特点

·  螺栓连接式阀帽

·   压力等级：150LB、300LB 和 600LB

技术规格

·  端部配置：凸面 (RF) 或对焊 (BW) 规格 40

·  基本设计：ASME B16.34标准

·  端部法兰：ASME B16.5标准

·  对焊：ASME B16.25标准

·  面对面焊接：ASME B16.10标准

·   波纹管密封件：MSS SP-117标准

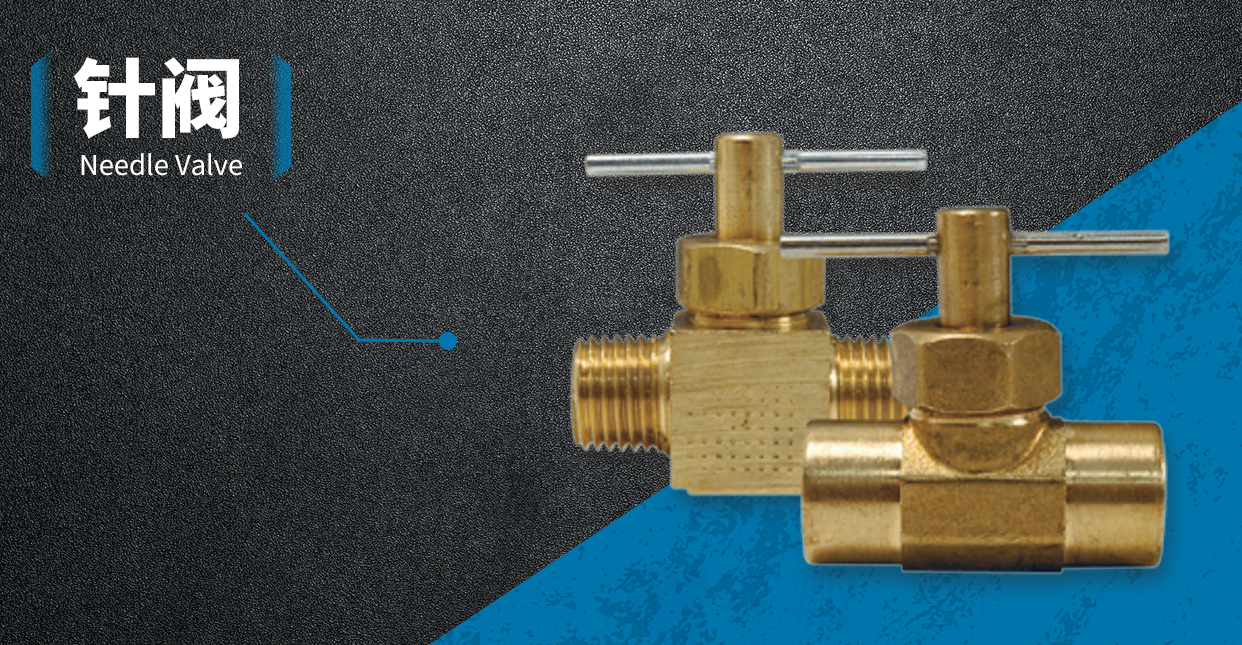

特点

·   金属硬密封阀座可实现有效密封和流量调节

·  专为空气和水应用而设计

技术规格

·  最大工作压力：在 21°C 时为 150 PSI

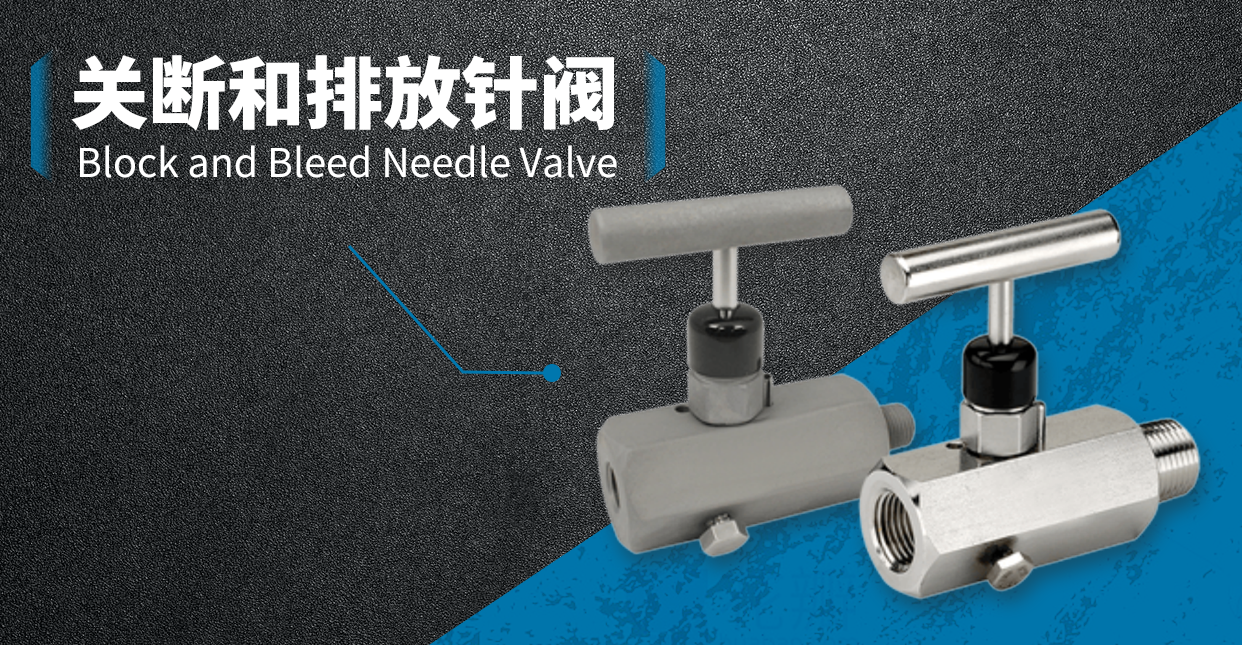

特点

·   FKM O型圈密封和螺纹下方的 PTFE 支撑环可防止腐蚀和咬合

·  阀杆螺纹经过滚压处理，强度高，操作方便

·  位于底部的 0.090英寸排放孔由 ¼英寸-20 UNF-2A标准排放螺钉控制

技术规格

·  金属硬密封硬阀座设计经过 100% 氦气泄漏测试，在 200 PSI 压力下泄漏速度为 1 x 10-4 毫升/秒

·  孔径为 0.187英寸，流量系数为 0.44

总结

虽然工业阀门看似不起眼，但它们却在各个行业扮演着至关重要的角色，如同隐形的纽带，将液体和气体等流体连接起来，保障着工业生产、交通运输等领域的正常运行。通过二期的推文，希望大家能对工业阀门有重新的认识。🙂

上述产品仅代表了Dixon工业阀门产品线的一小部分，如需了解更多工业阀门产品和解决方案，请联系缔柯圣销售团队：
