一文搞定如何选对软管卡箍

就像为不同身材的人选择合适的衣服一样，为不同的软管选择合适的卡箍也是一门学问。不同的软管卡箍有不同的“身材”和“性格”，它们在不同的场合发挥着不同的作用。

下面，就请跟随缔小编一起来看看，Dixon提供的各种“软管卡箍衣橱”吧~

软管卡箍的简介

软管卡箍是一种将软管紧固在接头上的装置。它们对于防止软管从接头滑脱以保持连接至关重要。软管卡箍有各种设计和尺寸，分别适用于不同的应用和软管类型。

软管卡箍的应用

软管卡箍在日常生活中无处不在。无论是广袤的田野、高速行驶的汽车，还是繁忙的工厂车间，都能看到它们的身影。在农业行业，它们是连接灌溉系统的“纽带”，需要经受极端恶劣环境和大量使用的考验；在汽车行业，它们是保障发动机高效运转的“卫士”，确保燃料管路、冷却液管和进气系统的介质输送畅通无阻；在制造和加工生产行业，它们是连接各种管路的“桥梁”，将各种软管连接到机器、设备上，为生产线的安全和高效运行保驾护航。

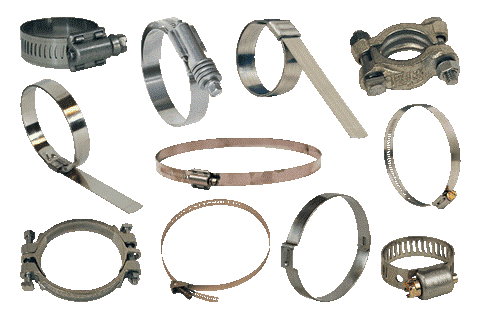

软管卡箍的类型

👇 软管卡箍主要分为六种类型 👇

带式喉箍、螺栓卡箍、耳式卡箍、螺旋卡箍、T 型螺栓卡箍、蜗轮螺杆卡箍

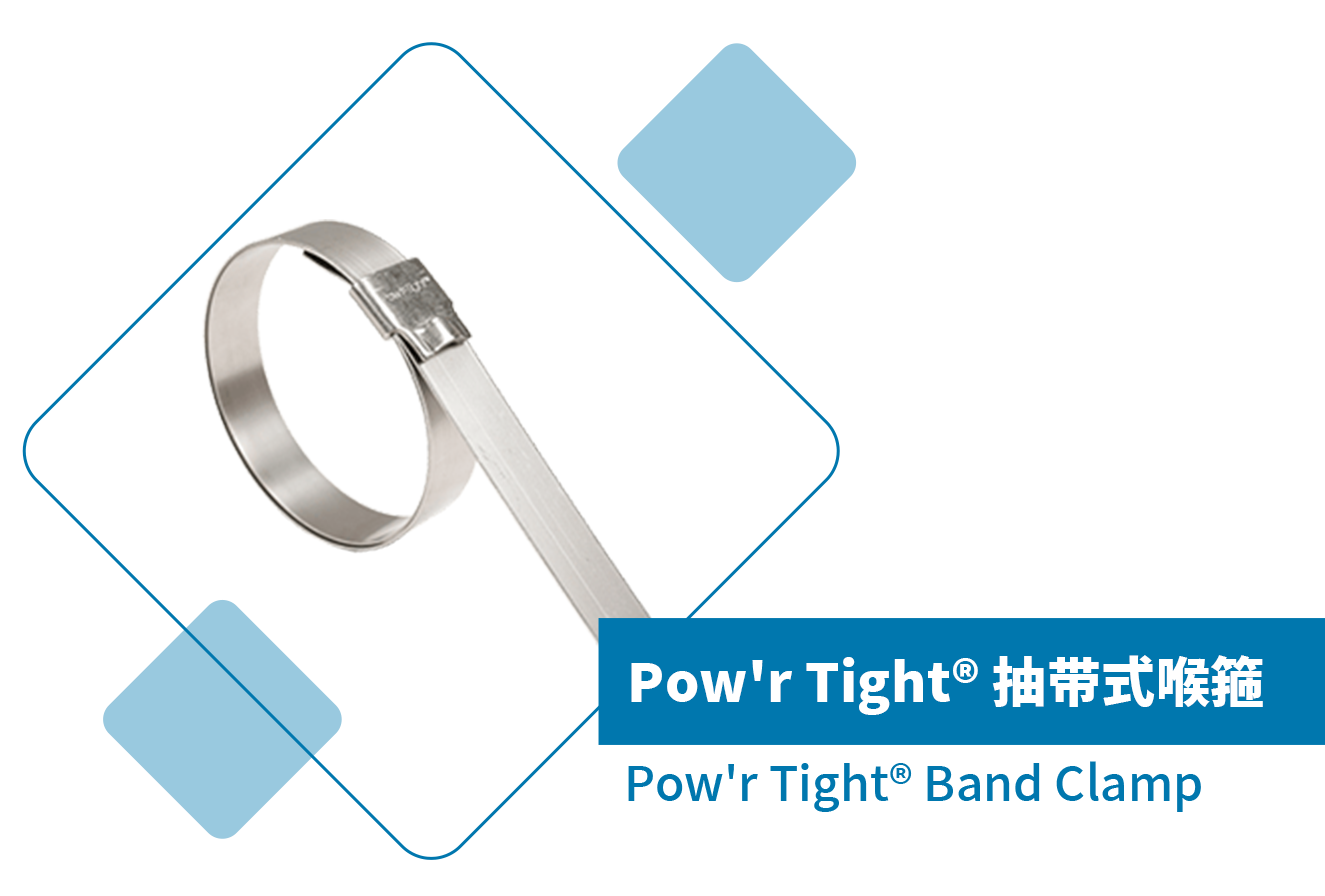

带式喉箍：环环相扣，稳固可靠

带式喉箍特别适合“身材”较大的软管，常在农业和工业中大显身手。为了让软管穿着喉箍更“舒服”，当安装多个带式喉箍时，喉箍应当在软管周围偏移至少90°或者180°，这样夹紧力才会更均匀，有助于防止潜在的管路泄露风险。特别提示：Dixon提供手动的抽带式喉箍安装工具。

螺栓卡箍：轻松一拧，简单实用

螺栓卡箍就像给软管戴了一副“手铐”，有单螺栓和双螺栓两种款式，螺栓固定在管道周围，通过调整螺栓的紧固程度来固定管道。当螺栓卡箍拧紧到推荐的扭矩额定值时，会与管道“锁”紧。此类卡箍结构简单，安装方便且牢固，但不建议反复使用。

耳式卡箍：一次成型，永不分离

耳式卡箍有点像“耳钉”，用特殊的工具一压，就牢牢地钉在软管上了。这种卡箍的特点是密封性极好，且长期保持良好的紧固状态。但为有效防止介质泄露，所以一般不建议拆卸。

螺旋卡箍：灵活多变，适应性强

螺旋卡箍适用于波纹管。螺旋卡箍的螺旋线圈缠入波纹管的凹槽中 ，以实现吻合，安全夹紧。软管上的螺旋线可顺时针或逆时针缠绕。

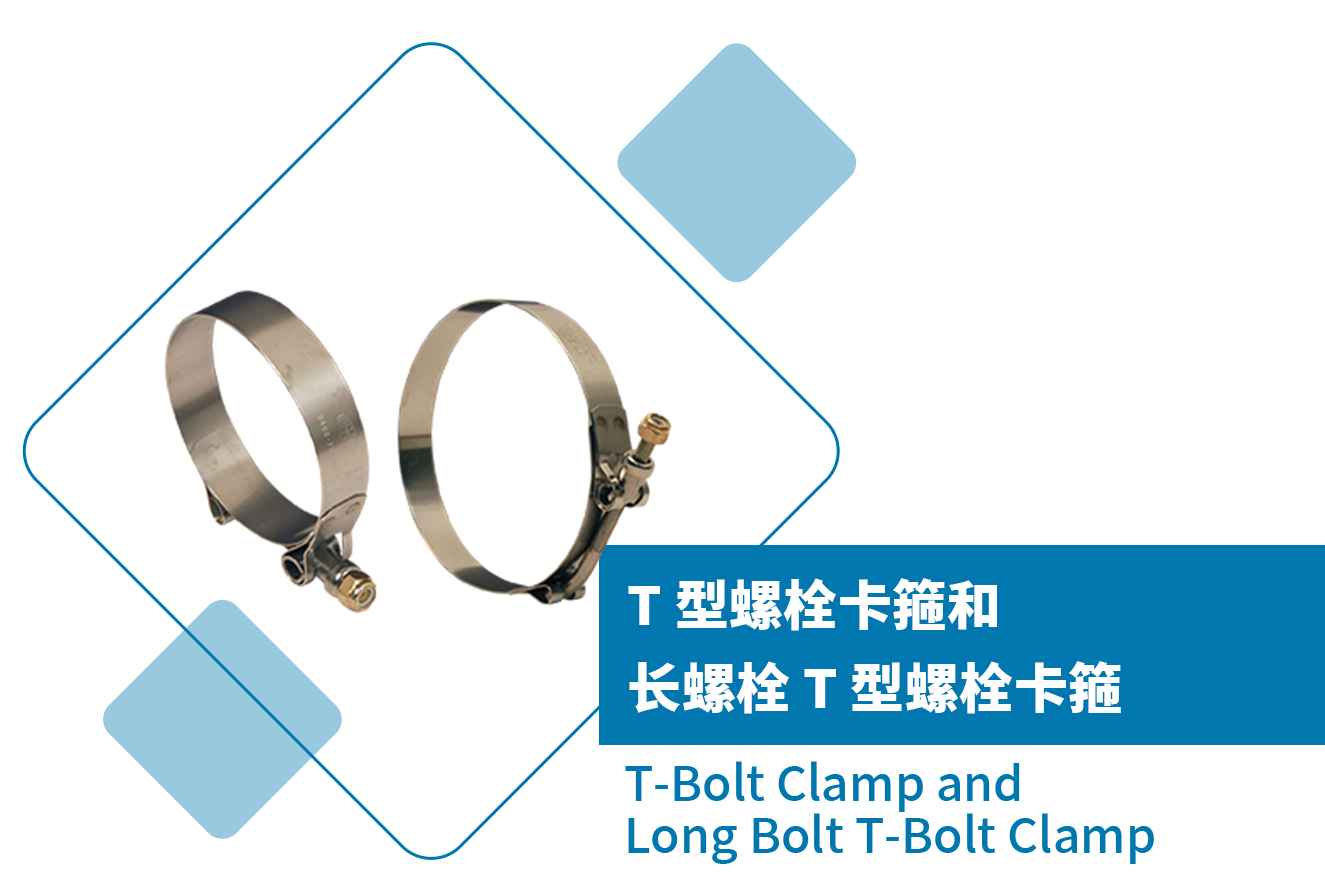

T 型螺栓卡箍：简单实用，反复使用

T 型螺栓卡箍的名字听起来有点高大上，其实它的原理很简单，就是用一个六角螺母将T型卡箍收紧。这种卡箍结实耐用、均匀密封，而且可以反复使用。

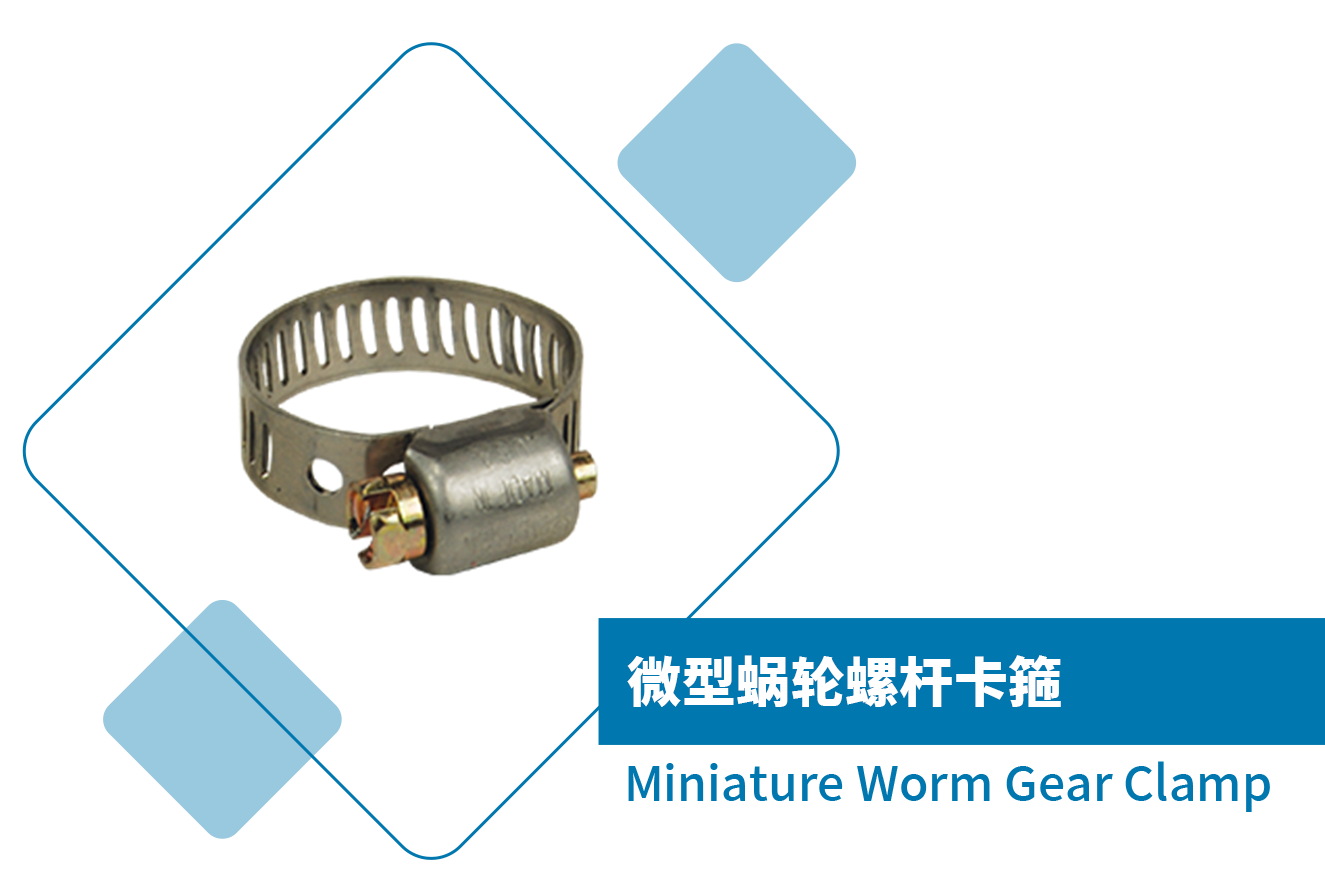

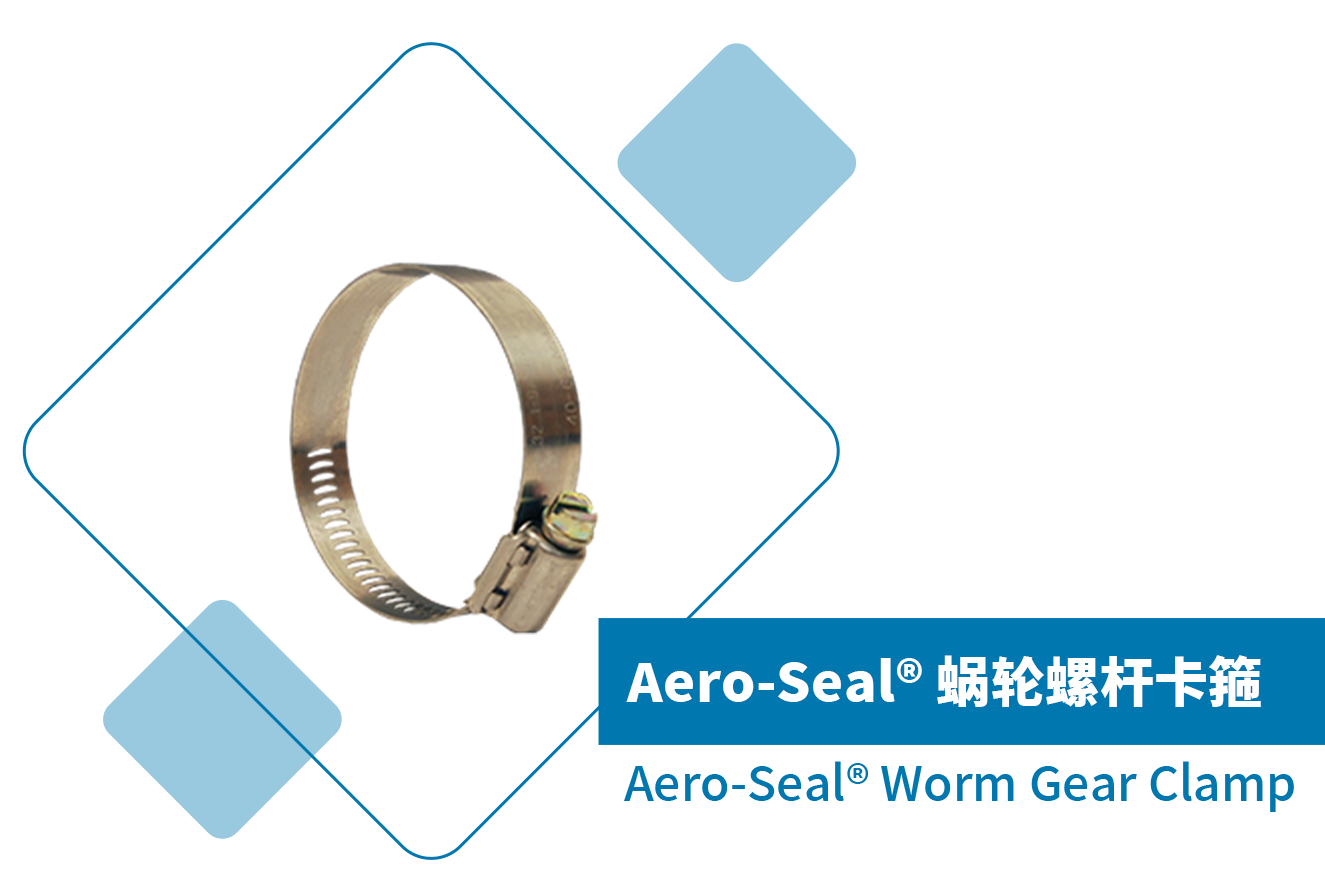

蜗轮螺杆卡箍：灵活调节，方便快捷

蜗轮螺杆卡箍是一种常见的卡箍，特点是带有槽带可固定软管，通过转动螺杆就能调节卡箍的松紧并且抓地力良好。这种卡箍安装和拆卸都很方便，适合那些需要经常拆卸软管的场景。

注意：

选择合适的软管卡箍需要考虑以下几个因素。

应用： 不同的卡箍设计用于满足不同的需求，因此要考虑具体的要求，如压力、温度和与化学品的接触。

材料：卡箍通常有不锈钢和镀锌钢两种，使用时需要考虑哪种材料最适合应用。不锈钢因其强度和抗腐蚀性而受到青睐，尤其是在恶劣的环境中。

尺寸：卡箍必须与软管直径正确匹配。如果卡箍过大或过小，都无法提供牢固的密封。

安装和拆卸：卡箍是否需要拆卸？有些卡箍易于安装和拆卸，而有些卡箍只能一次性使用。

Dixon软管卡箍

适用于各种工农业管路系统，是保障生产安全，提高生产效率的理想之选。

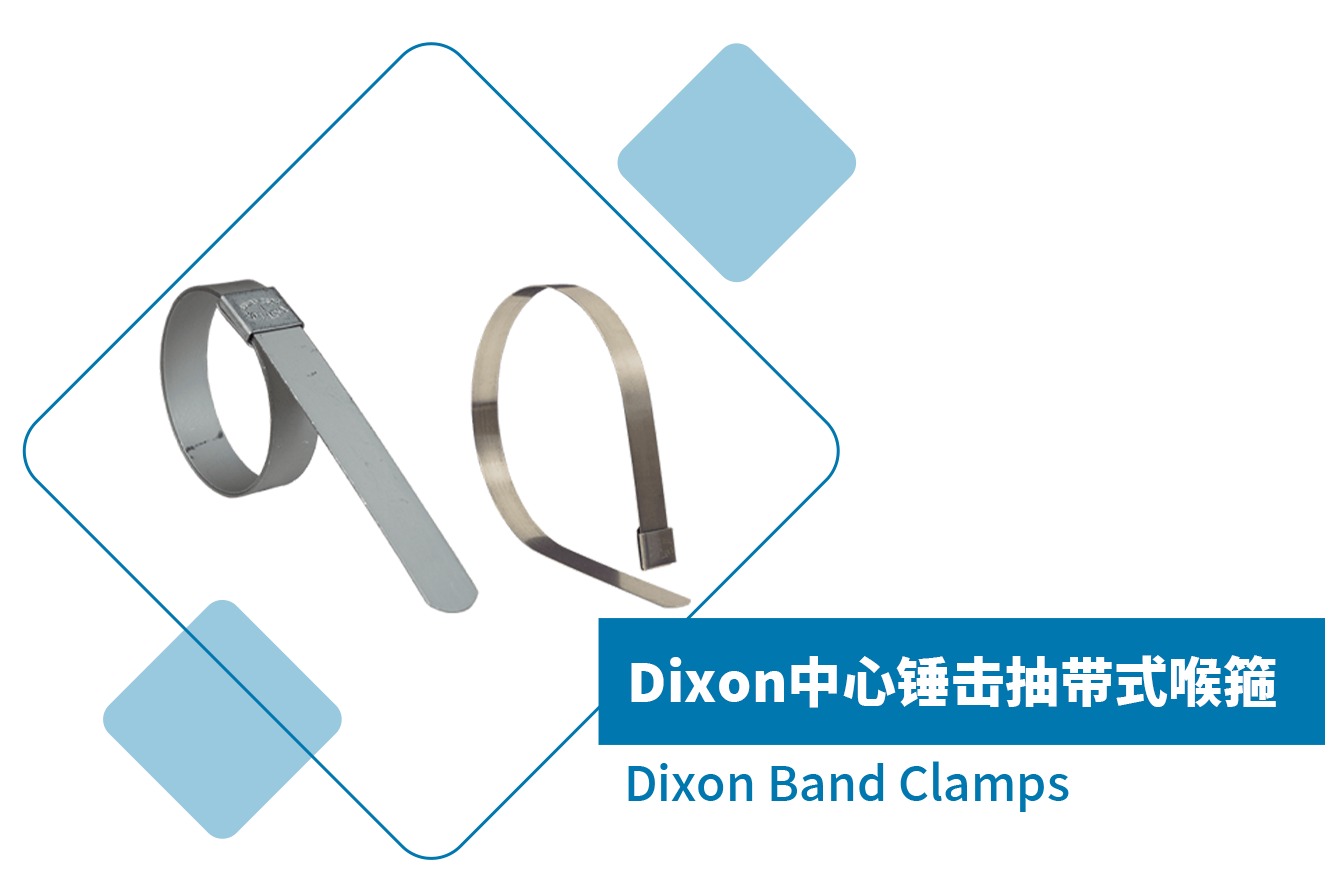

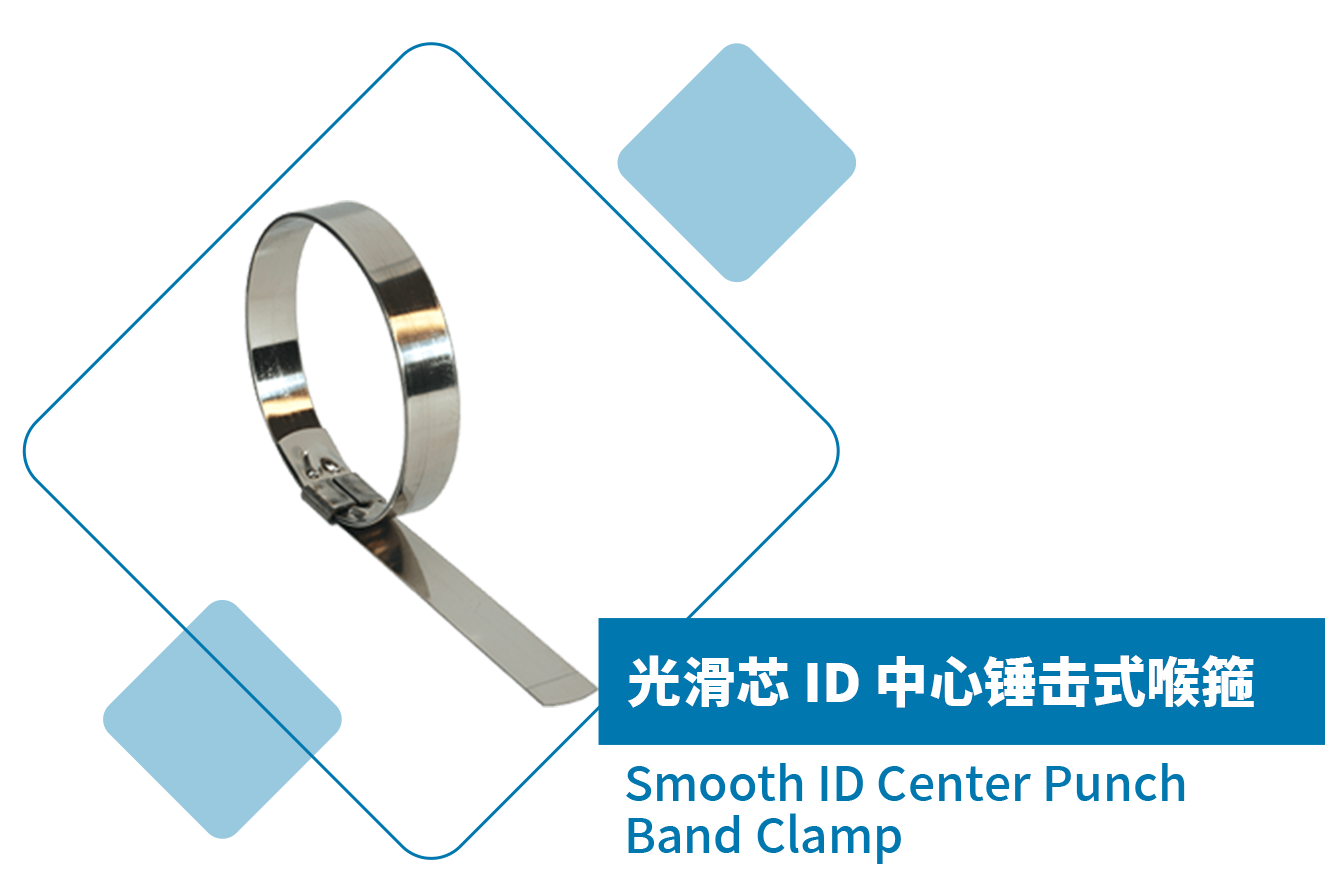

Dixon中心锤击抽带式喉箍分为预成形F系列和开口FO系列。

特点

• 使用中心锤击工具F1、F38、F40和F100安装；也可使用其他制造商的冲孔锤击式工具

• 仅按包装数量销售

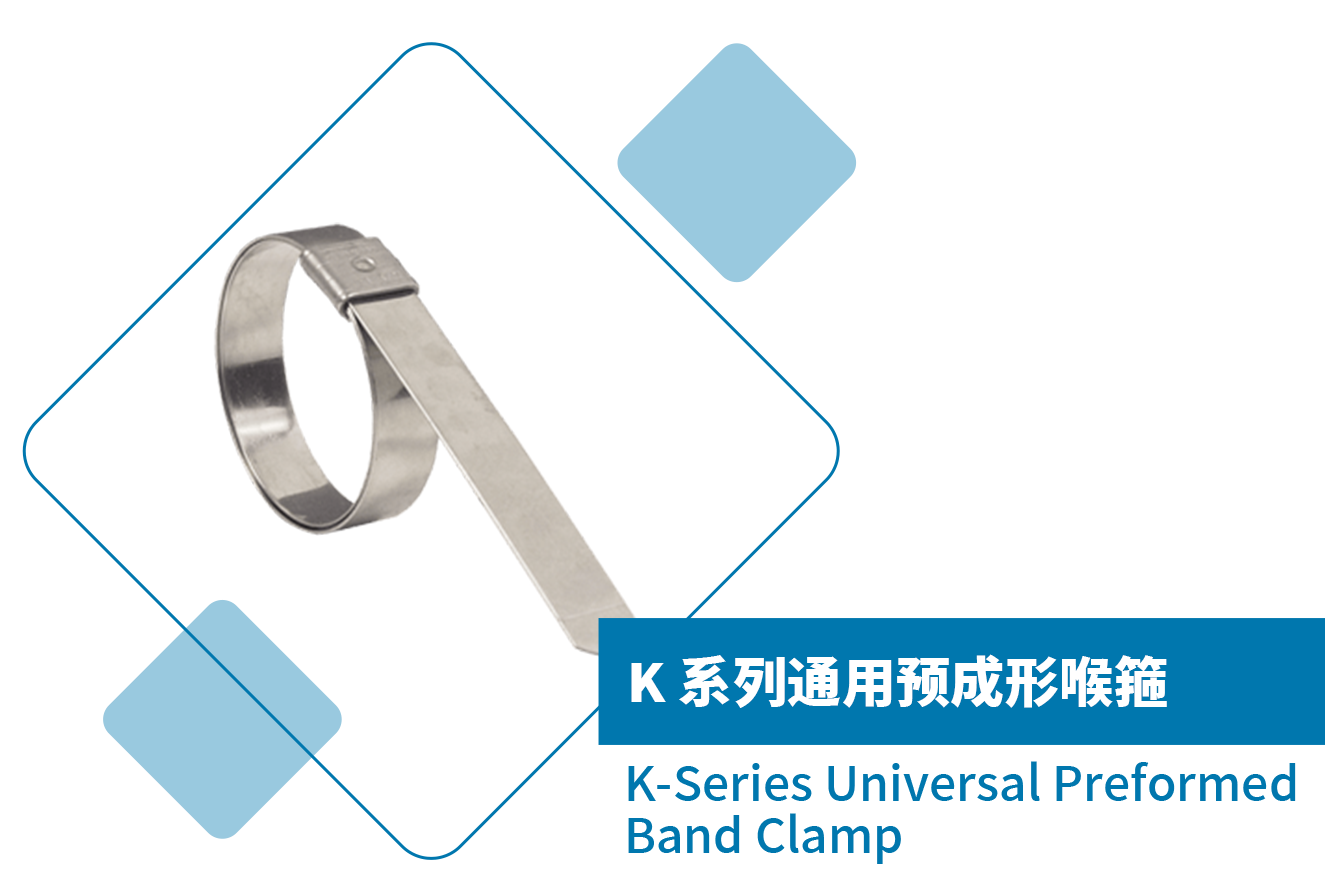

特点

• 可中心锤击或滚压
• 工具选项包括Fast-Lok™： F1、F40、F100，详见综合样册

• 仅按包装数量销售




特点

• 使用F100工具的锥形冲头进行双层包裹和锁定
• 独特的凹陷设计在保持径向压缩的同时提供出色的密封强度
• 重型带扣提供最佳夹持力
• 适用于薄壁软管
• 外形小巧
• 仅按包装数量销售

特点

• 重型带扣和双层包裹提供最佳夹持力
• 平滑密封设计，实现无间隙接触
• 3/4英寸带宽
• 0.3英寸带厚
• 仅按包装数量销售

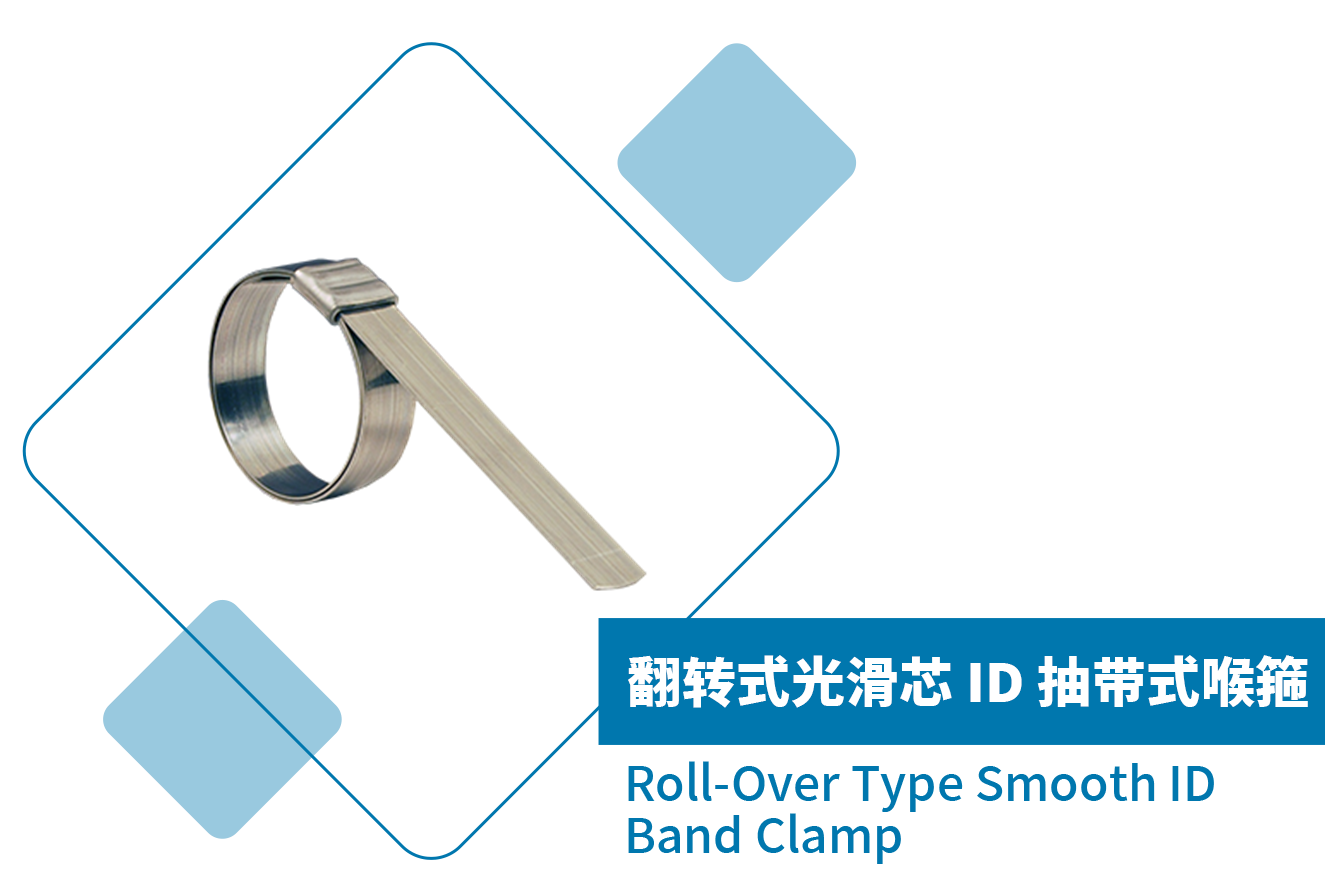

特点

• 提供均匀、无间隙的内径和强大的夹持力
• 可与翻转式卡箍工具和51960和51970等最常见的钢带式喉箍工具一起安装
• 仅按包装数量销售

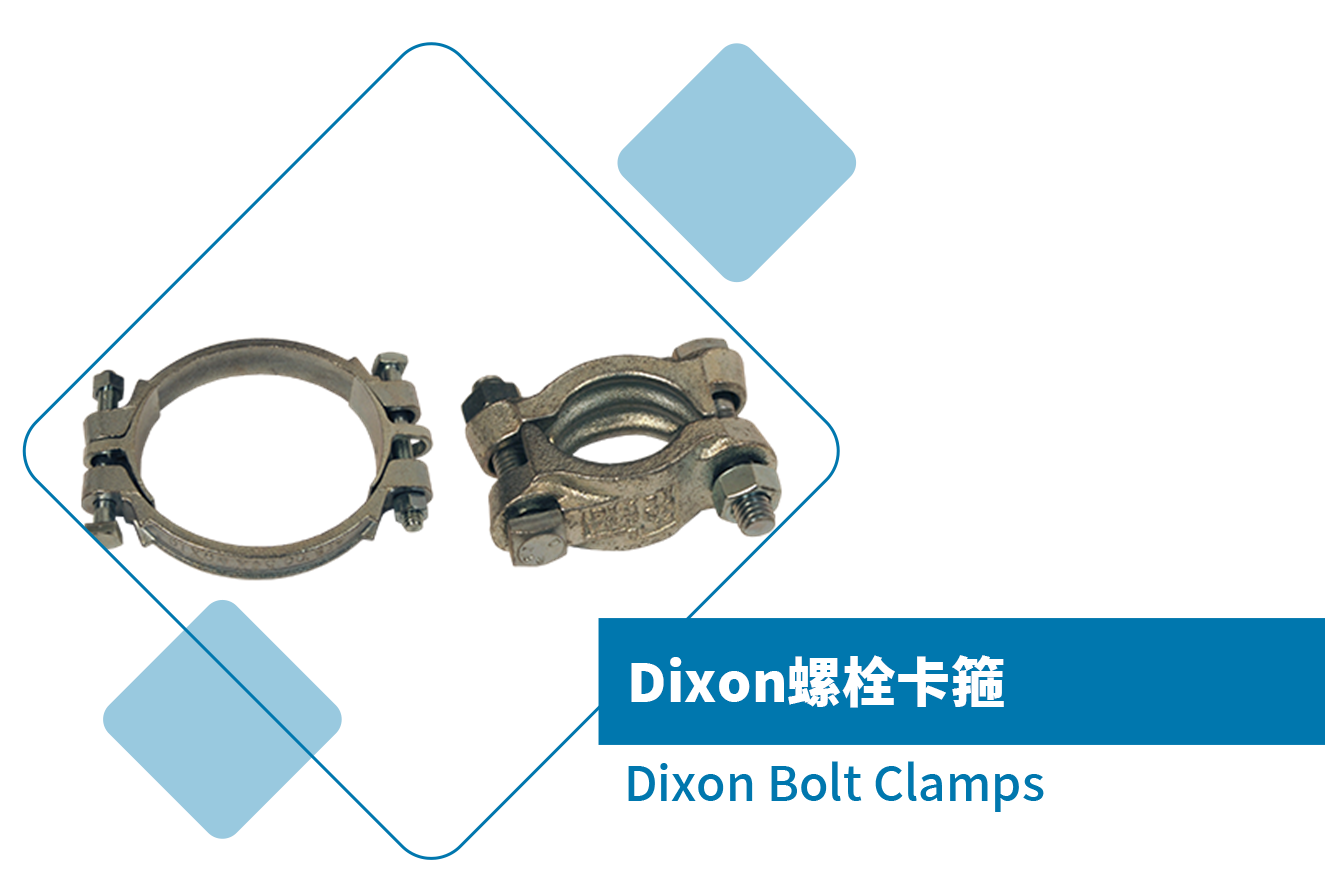

双螺栓卡箍分为带鞍座和不带鞍座二种。

特点

• 内表面双肩式
• 螺栓耳经过加固，可防止弯曲变形
• 提供鞍座以适应更大的尺寸

特点

• 舌槽设计： Stepless^®无极专利设计，可调节范围，并可平稳滑入凹槽
• 优化的联锁设计：三档舌槽设计提供超高的张力
• 特殊处理的钢带边缘：增强钢带强度，减工件受损风险
• 建议的最大闭合力为3800牛顿
• 仅按包装数量销售

特点

• 防篡改设计
• 卡箍不可重复使用；它们不应被撬开，否则会使卡箍无法正常工作
• 光滑的内带可防止损坏软管，而舌槽设计提供 360°无极密封
• 卡箍内部没有台阶或间隙
• 内置弹簧能够抓紧管路不松动
• 仅以包装数量出售

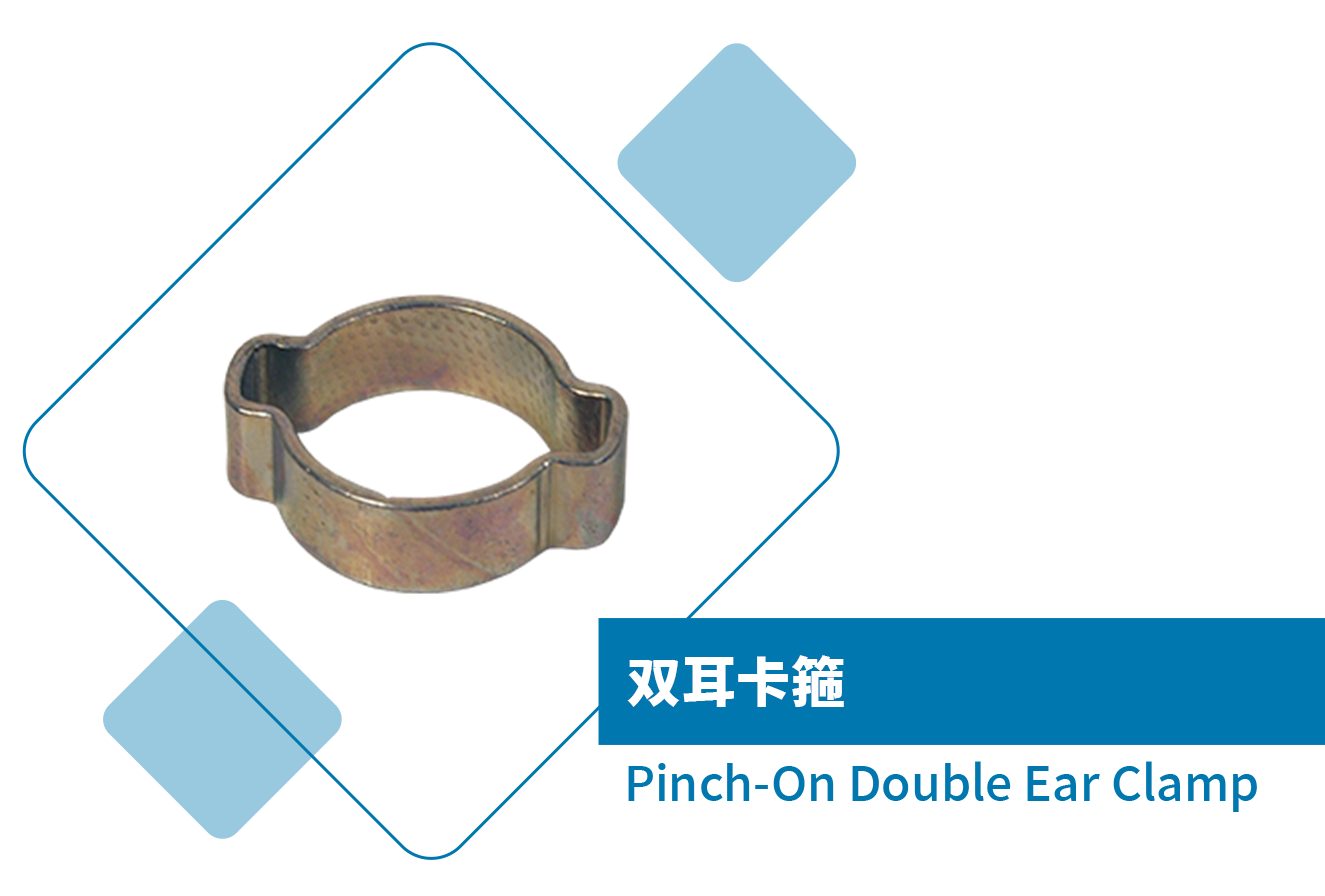

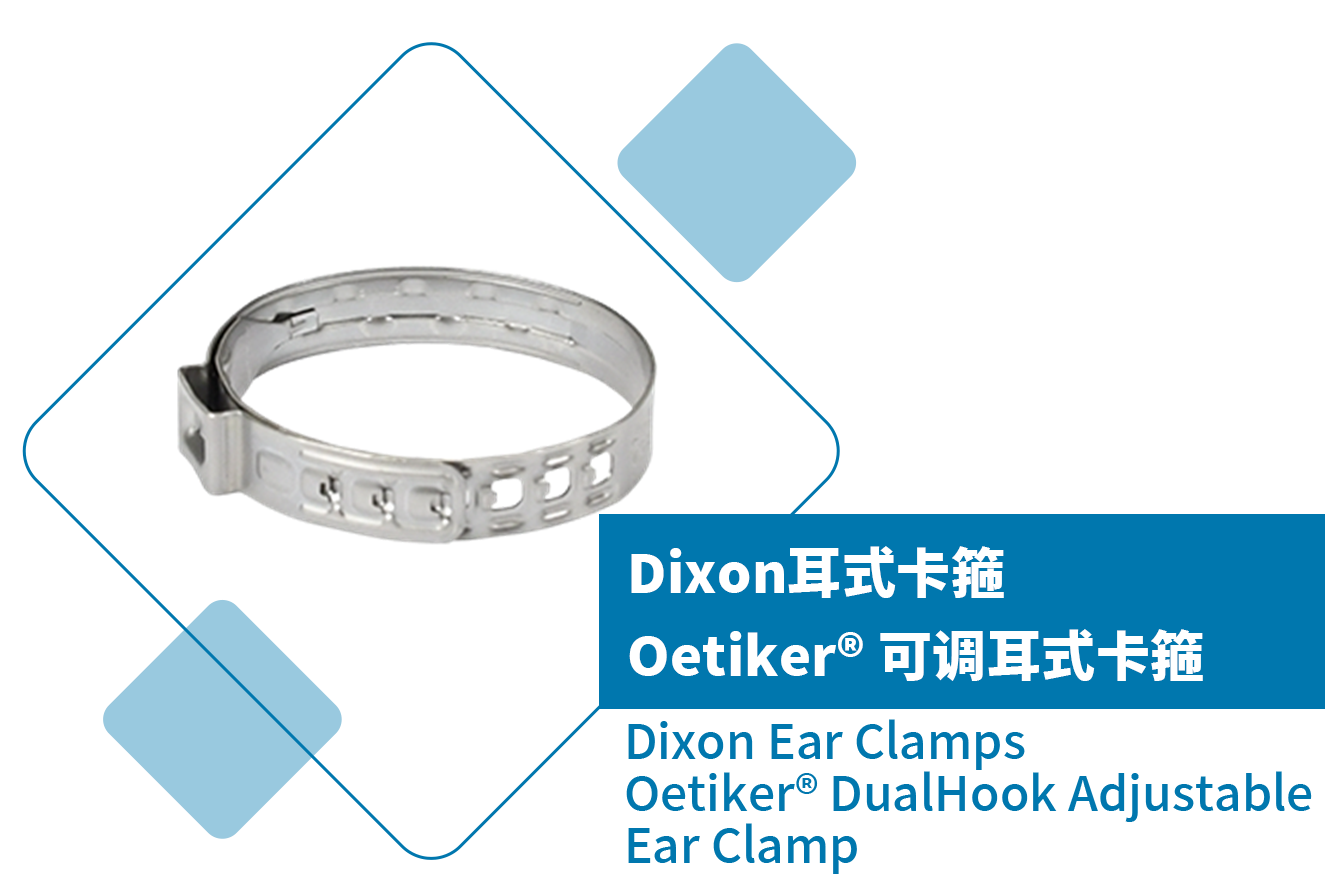

特点

• 订购双耳卡箍时，请选择最接近的卡箍公称尺寸，但一定要大于安装插入件后要夹紧材料的外径
• 仅以包装数量销售

特点

• 0.275英寸带宽
• 0.3英寸带厚
• 仅以包装数量出售

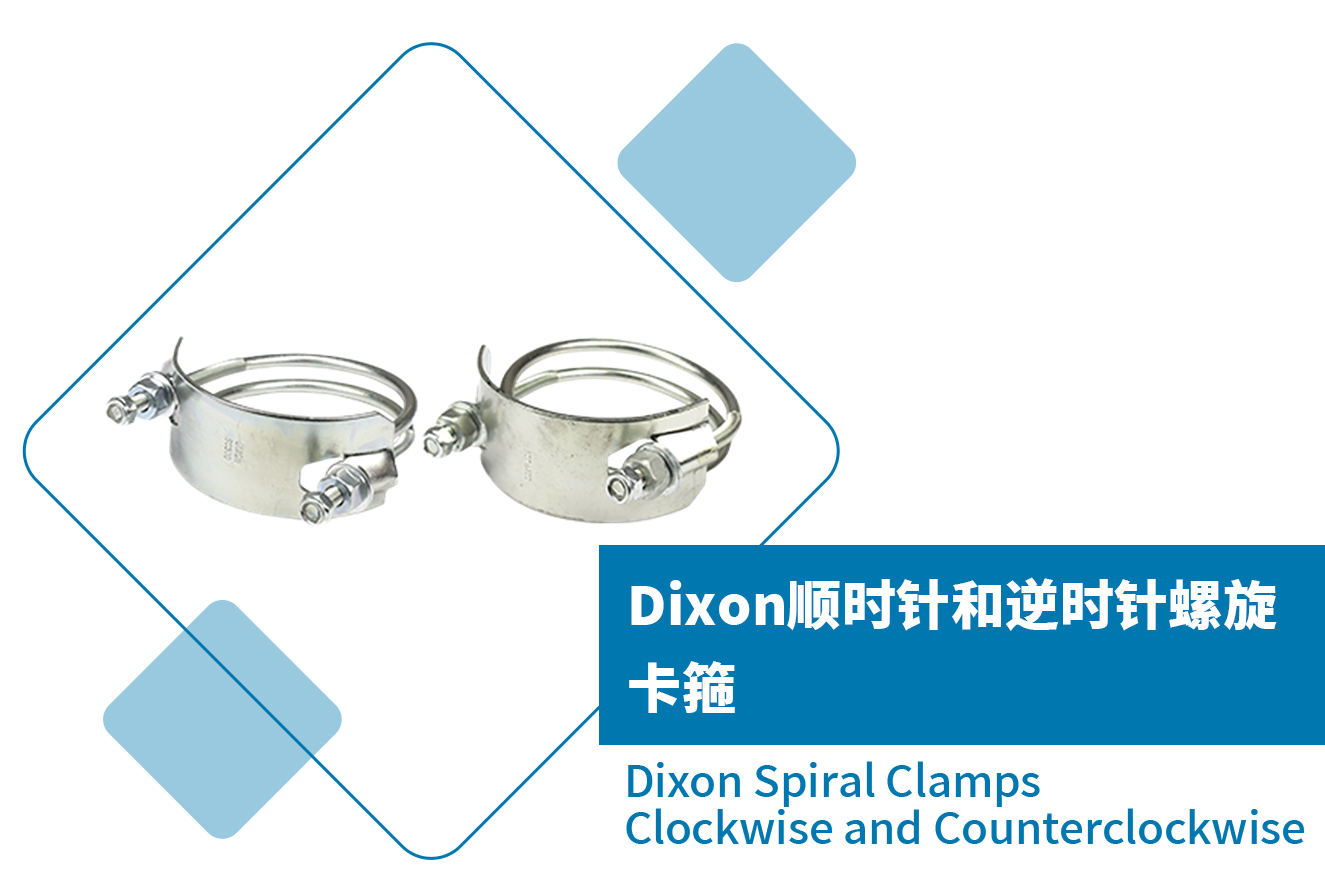

特点

• 每种尺寸可能需要一个以上的卡箍；更多信息请联系Dixon
• 因为软管的外径尺寸不一样，所以每个卡箍安装的地方都要仔细检查，确保卡得紧
• 要确定软管需要哪种类型的卡箍，请查看软管末端；如果螺旋线以顺时针方向沿着软管旋转，则需要顺时针卡箍。如果螺旋线以逆时针方向旋转，则需要逆时针卡箍

特点

• 7/8英寸带宽，0.4英寸带厚
• 可用标准 ½英寸套筒扳手夹紧
• 不适用于气动工具

特点

• 3/4英寸带宽，0.25英寸带厚
• 可用标准7/16英寸套筒扳手夹紧
• 不适用于气动工具

特点

• 四片式结构
• 建议最大扭矩50英寸 lbs
• 所有卡箍按每盒10个出售

特点

• 建议最大扭矩15英寸 lbs
• 所有卡箍按每盒10个出售

特点

• 四片式结构
• 鞍座与压花带相互锁定，形成真正的同心圆
• 开槽六角头螺钉设计
• 热处理螺钉具有锯齿形螺纹
• 建议安装扭矩为30-42英寸 lbs；建议最大扭矩为60英寸 lbs
• 所有卡箍按每盒10个出售

特点

• 三片式结构
• 316航海级不锈钢：钢带、螺钉和外壳
• 建议安装扭矩30-42英寸 lbs；最大建议扭矩 60 英寸 lbs
• 卡箍扭矩额定值仅为安装指导，与系统工作压力无关；系统的工作压力应根据管材、连接件和介质的特性综合评估
• 所有卡箍按每盒10个出售

特点

• 钢带作为衬里的整体延伸，无铆钉或焊接可保护硅胶及其他材质的软管表面免受挤压或剪切钢带造成的损坏
• 所有卡箍按每盒10个出售

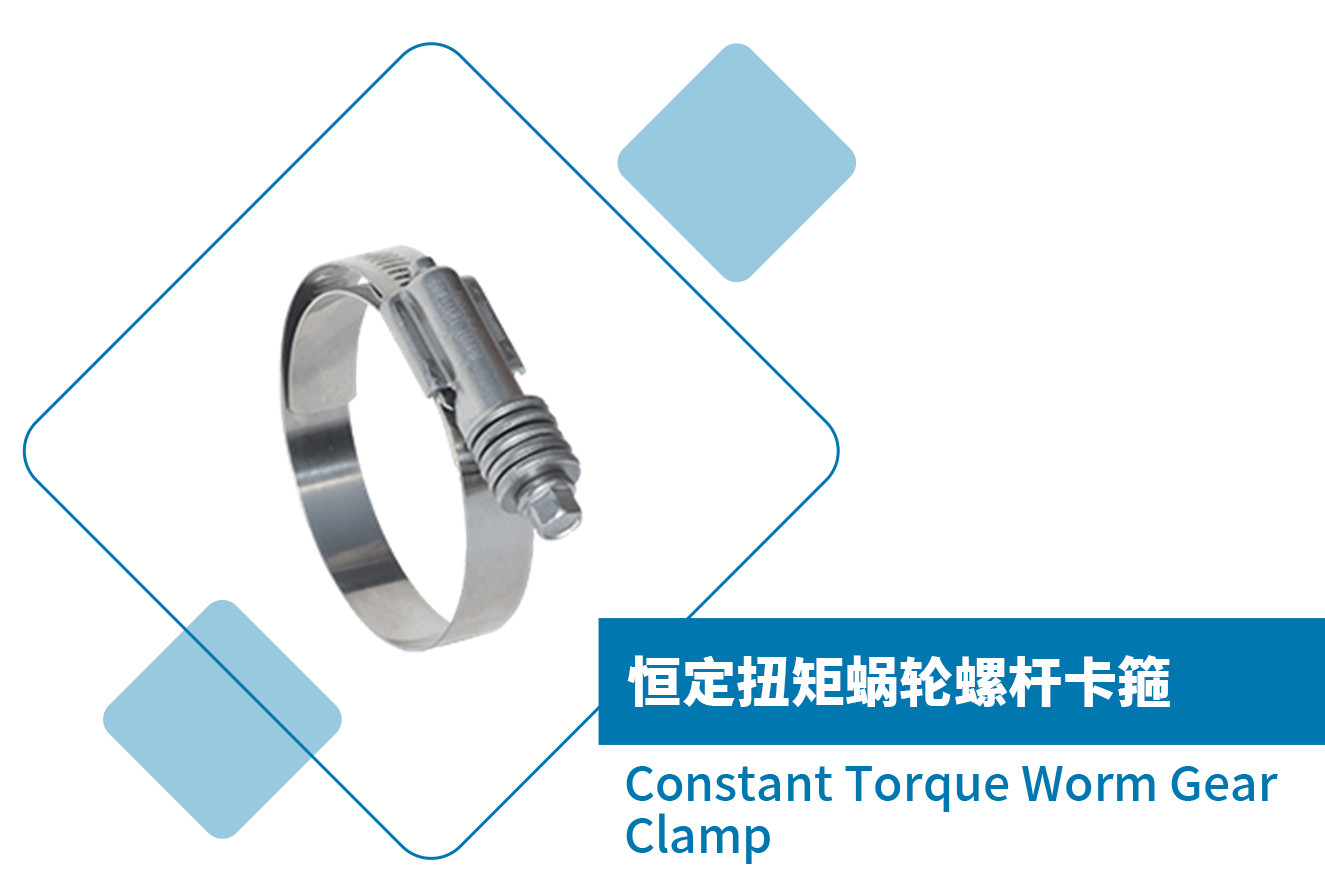

特点

• 这款卡箍采用了创新的蝶形弹簧（又称贝勒维尔弹簧垫圈）机制，获得专利认证。这种设计让卡箍可以根据温度等因素自动调节直径，确保连接始终紧固可靠

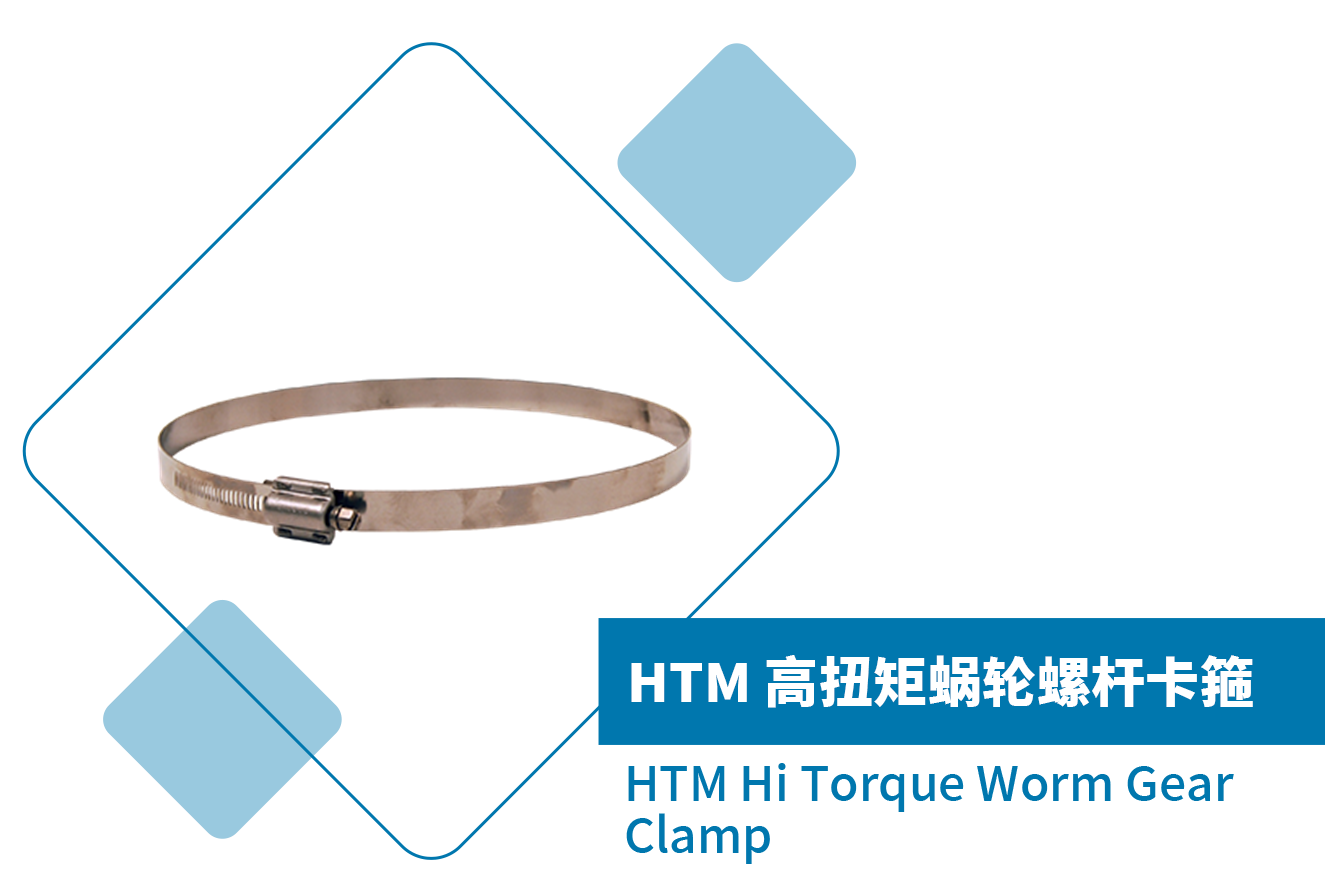

特点

• 该卡箍设计独特，扭矩是SAE（美国汽车工程师学会）标准的3倍以上；8条螺纹同时咬合，提供高达90英寸 lbs的扭矩，确保密封性和抗振性极佳
• 开槽六角头螺钉设计
• 卡箍扭矩额定值仅为安装指导，与系统工作压力无关；系统的工作压力应根据管材、连接件和介质的特性综合评估

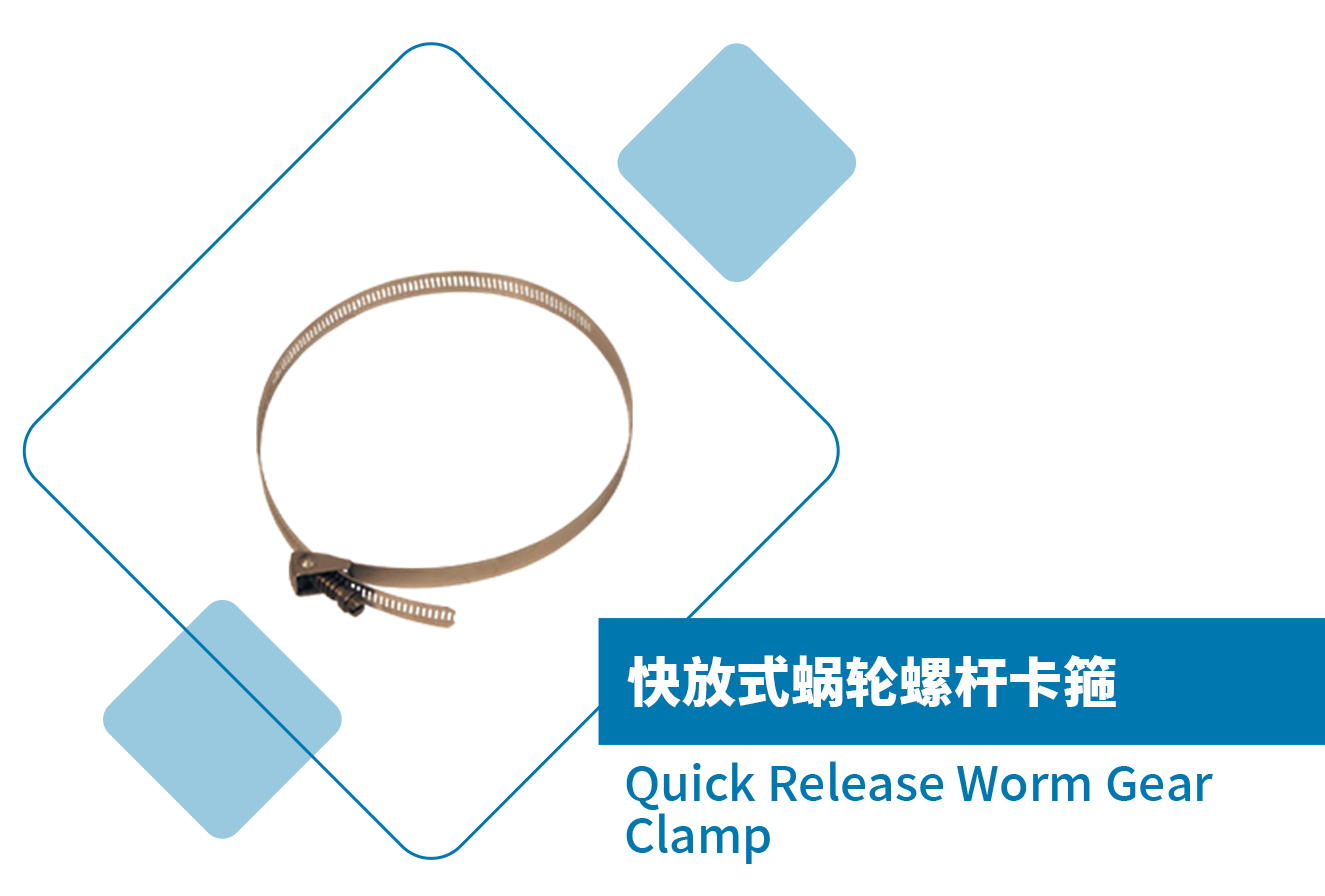

特点

• 建议安装扭矩25-35英寸 lbs，最大建议扭矩50 英寸 lbs
• 卡箍扭矩额定值仅为安装指导，与系统工作压力无关；系统的工作压力应根据管材、连接件和介质的特性综合评估

带式喉箍、螺栓卡箍、耳式卡箍

螺旋卡箍、T 型螺栓卡箍

蜗轮螺杆卡箍

如何？Dixon的“软管卡箍衣橱”是不是精彩纷呈~

软管卡箍看似简单，实则大有学问。不同的工作环境、介质特性和安装要求，都需要不同的卡箍来应对。只有选择合适的卡箍，才能确保管路系统安全可靠、运行顺畅，延长设备使用寿命。
